Máy quét trong miệng (Intraoral Scanner) là thiết bị nha khoa hiện đại dùng để ghi nhận hình ảnh răng và mô mềm trong khoang miệng, từ đó tạo ra mô hình 3D kỹ thuật số với độ chính xác cao. Công nghệ này giúp thay thế phương pháp lấy dấu truyền thống, mang lại trải nghiệm thoải mái hơn cho bệnh nhân và hỗ trợ bác sĩ trong các điều trị như phục hình, chỉnh nha và implant.
Máy quét trong miệng: Nguyên lý hoạt động và quy trình quét chi tiết
Máy quét trong miệng là gì?

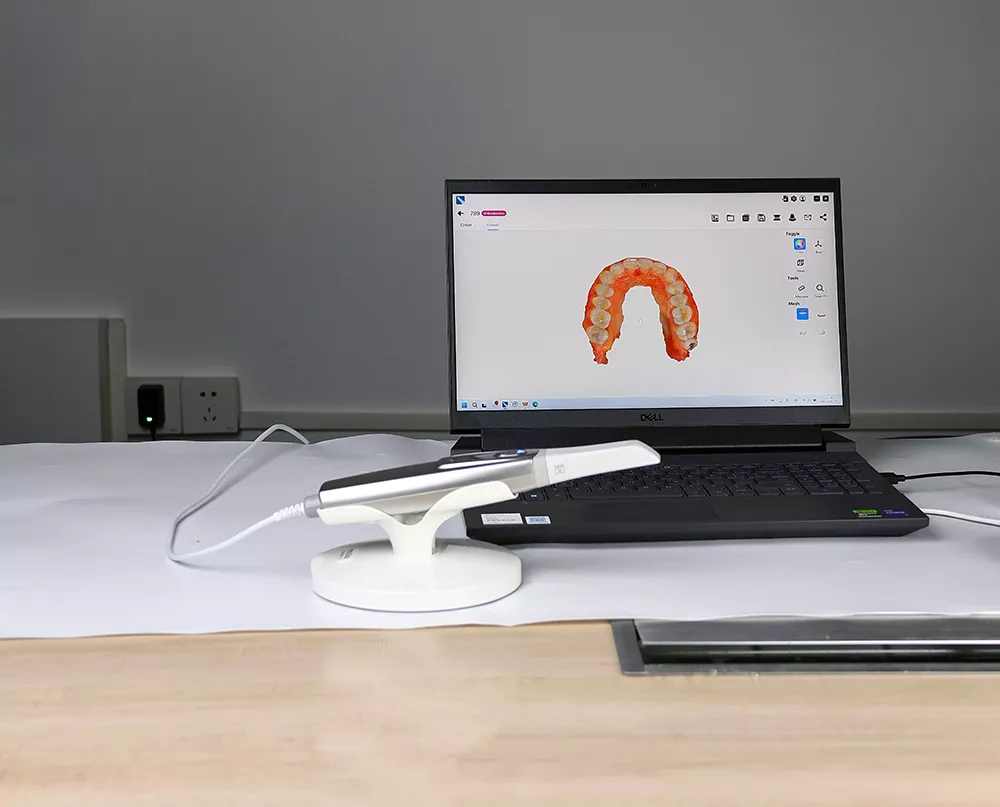

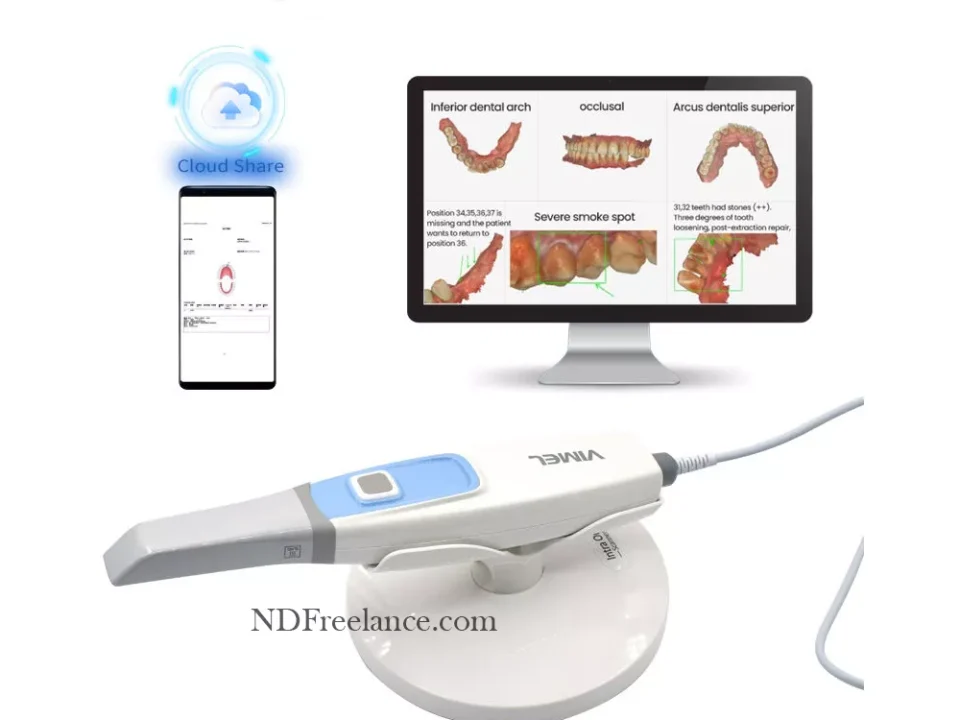

Máy quét trong miệng (Intraoral Scanner) là thiết bị nha khoa dùng để ghi nhận hình ảnh răng và cấu trúc trong khoang miệng, từ đó tạo ra mô hình 3D kỹ thuật số phục vụ chẩn đoán và điều trị.
Thiết bị này thay thế phương pháp lấy dấu truyền thống, giúp tăng độ chính xác và cải thiện trải nghiệm bệnh nhân.
Nguyên lý hoạt động của máy quét trong miệng
Máy quét trong miệng hoạt động dựa trên công nghệ quang học hiện đại.

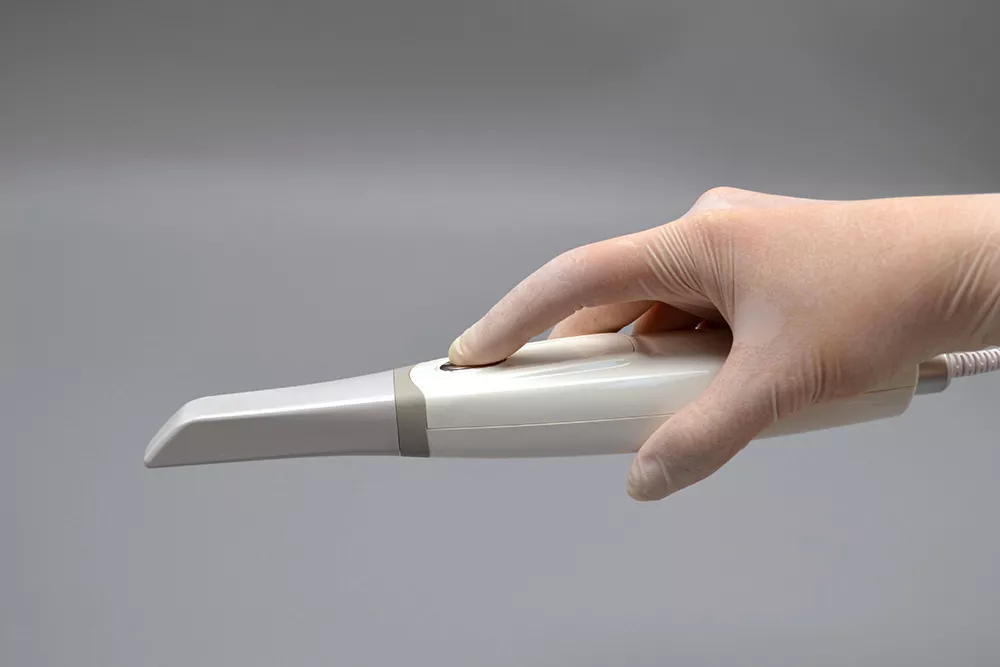

Đầu quét cầm tay sẽ được di chuyển trong miệng để ghi nhận hình ảnh răng và mô mềm. Bên trong đầu quét bao gồm:
- Một hoặc nhiều camera để ghi hình
- Nguồn sáng (laser hoặc ánh sáng cấu trúc)
- Hệ thống thấu kính, gương và cảm biến
Trong quá trình quét:
- Máy chiếu ánh sáng lên bề mặt răng
- Ánh sáng bị biến dạng theo hình dạng bề mặt
- Cảm biến ghi nhận sự biến dạng này
- Phần mềm phân tích để tái tạo hình dạng 3D
Quá trình tạo mô hình 3D
Khi đầu quét di chuyển:
- Hàng trăm đến hàng nghìn hình ảnh được ghi lại từ nhiều góc khác nhau
- Dữ liệu hình ảnh được xử lý liên tục
- Phần mềm sẽ ghép (stitching) các hình ảnh thành một mô hình 3D hoàn chỉnh
Hệ thống còn sử dụng:
- Gia tốc kế (accelerometer)
- Con quay hồi chuyển (gyroscope)
để căn chỉnh hình ảnh chính xác, ngay cả khi thao tác tay chưa ổn định.
Sau khi xử lý, dữ liệu có thể xuất ra:
- File STL
- Hoặc định dạng riêng của hãng
và sử dụng trong phần mềm CAD để thiết kế phục hình, khay chỉnh nha, máng hướng dẫn phẫu thuật…
Máy quét trong miệng: Công nghệ thay thế lấy dấu truyền thống
Kỹ thuật quét cơ bản trong thực tế
Để đảm bảo dữ liệu chính xác, cần tuân thủ quy trình quét:
Đối với hàm trên
- Bắt đầu từ răng phía sau
- Di chuyển dần ra phía trước
- Giữ đầu quét sát bề mặt răng
- Hơi nghiêng theo mặt nhai
Đối với hàm dưới
- Quét từ sau ra trước tương tự
- Quét mặt trong (lingual)
- Đầu quét có thể đảo chiều nhưng vẫn giữ góc nghiêng phù hợp
Trong suốt quá trình:
- Di chuyển chậm, liên tục
- Tránh nhấc đầu quét đột ngột
Quét nhiều góc và ghép hình ảnh
Máy quét hoạt động giống như một camera quay video:
- Ghi nhận hình ảnh liên tục
- Từ nhiều góc nhìn khác nhau
Việc quét chồng lặp giúp:
- Tăng độ chi tiết
- Tăng độ chính xác
- Hạn chế thiếu dữ liệu
Vai trò của bột quét (opacifying powder)
Một số hệ thống cần sử dụng bột phủ lên răng trước khi quét.
Nguyên nhân:
- Men răng có tính phản xạ và trong suốt
- Gây khó khăn cho cảm biến khi ghi nhận ánh sáng
Lớp bột sẽ:
- Tạo bề mặt mờ, không phản xạ
- Tăng độ tương phản
- Giúp máy quét nhận diện rõ chi tiết
Các loại bột thường dùng:
- Titanium dioxide
- Aluminum oxide
Sau khi quét có thể rửa sạch dễ dàng.
Giảm phản xạ và tăng độ chính xác
Trong môi trường miệng, các yếu tố như:
- Nước bọt
- Máu
- Bề mặt bóng
có thể gây sai số khi quét.
Việc sử dụng bột hoặc kiểm soát độ ẩm giúp:
- Giảm phản xạ ánh sáng
- Tăng độ chính xác dữ liệu
Nguyên lý chiếu sáng và cảm biến
Máy quét sử dụng:
Chiếu ánh sáng
- Ánh sáng cấu trúc hoặc laser
- Chiếu lên bề mặt răng
Biến dạng ánh sáng
- Ánh sáng thay đổi theo hình dạng răng
Ghi nhận bằng cảm biến
- Cảm biến ghi lại sự biến dạng
Tính toán tọa độ
- Sử dụng nguyên lý tam giác để xác định vị trí 3D
Ánh sáng cấu trúc (Structured light) là một kỹ thuật quang học trong đó máy quét chiếu một mẫu ánh sáng có hình dạng xác định (như sọc, lưới, chấm…) lên bề mặt vật thể. Khi ánh sáng này chiếu lên răng, nó sẽ bị biến dạng theo hình dạng bề mặt. Camera và cảm biến của máy sẽ ghi lại sự biến dạng đó, từ đó phần mềm tính toán và dựng thành mô hình 3D chính xác.
Ánh sáng có “hoa văn” → chiếu lên răng → bị méo theo bề mặt → máy đọc độ méo → tạo hình 3D.
Laser cũng là một dạng ánh sáng nhưng có đặc điểm:
- Tia sáng tập trung, đơn sắc (một bước sóng)
- Độ chính xác cao
- Ít bị nhiễu
Trong máy quét trong miệng, laser có thể được dùng để:
- Quét từng điểm hoặc từng đường trên bề mặt răng
- Kết hợp với cảm biến để tính toán tọa độ 3D
Ánh sáng cấu trúc giúp quét nhanh, phủ diện rộng
Laser giúp đo chính xác cao
Cả hai đều nhằm mục đích chung: ghi lại hình dạng bề mặt răng để tạo mô hình 3D.
Tạo dữ liệu từ nhiều góc nhìn
Máy quét sử dụng công nghệ multi-view imaging:
- Ghi nhận hình ảnh từ nhiều góc cùng lúc
- Đồng bộ dữ liệu
- Ghép lại thành mô hình hoàn chỉnh
Ưu điểm:
- Bao phủ toàn bộ bề mặt răng
- Tăng độ chính xác
- Giảm thời gian quét
Chuyển đổi hình ảnh thành mô hình 3D
Quá trình xử lý gồm:
- Thu thập hình ảnh
- Xác định điểm đặc trưng
- Ghép các điểm tương ứng
- Tính toán tọa độ 3D (triangulation)
- Tạo lưới bề mặt (mesh)
- Hoàn thiện mô hình
Có thể bổ sung:
- Ánh xạ màu (texture)
- Làm mịn và tối ưu dữ liệu
Công nghệ ghép hình (Image Stitching)
Các hình ảnh riêng lẻ được ghép lại thông qua:
- Căn chỉnh vị trí (alignment)
- Nhận diện điểm chung (feature matching)
- Biến đổi hình học (homography)
- Làm mượt vùng nối (blending)
Kết quả là mô hình liền mạch, không bị đứt đoạn.
Vì sao dùng ánh sáng trắng hoặc xanh?
Máy quét thường dùng ánh sáng trắng hoặc xanh vì:
- Bước sóng ngắn → ghi nhận chi tiết tốt
- Giảm phản xạ và chói
- Tăng độ tương phản
- Cải thiện độ sâu hình ảnh
Ngoài ra:
- Ít sinh nhiệt
- An toàn cho mô mềm
Công nghệ bổ trợ: IR và cảm biến chuyển động
Camera hồng ngoại (IR)
- Ghi nhận dữ liệu bổ sung
- Tăng độ chính xác
Gia tốc kế và con quay hồi chuyển
- Theo dõi chuyển động đầu quét
- Căn chỉnh dữ liệu theo thời gian thực
- Giảm lỗi do rung tay
Hiệu chuẩn máy quét trước khi sử dụng
Để đảm bảo độ chính xác, cần hiệu chuẩn thiết bị:
- Bật máy
- Chuẩn bị dụng cụ hiệu chuẩn
- Đặt trong vùng quét
- Thực hiện theo hướng dẫn phần mềm
- Kiểm tra lại kết quả
Nên kiểm tra định kỳ để đảm bảo chất lượng quét.
Câu hỏi thường gặp về máy quét trong miệng (FAQ)
Máy quét trong miệng là gì?
Máy quét trong miệng là thiết bị nha khoa dùng để ghi nhận hình ảnh răng và mô mềm trong khoang miệng, từ đó tạo ra mô hình 3D kỹ thuật số với độ chính xác cao, thay thế phương pháp lấy dấu truyền thống.
Máy quét trong miệng hoạt động như thế nào?
Máy quét trong miệng sử dụng ánh sáng (laser hoặc ánh sáng cấu trúc) để quét bề mặt răng, ghi lại hàng nghìn hình ảnh mỗi giây. Phần mềm sẽ xử lý và ghép các hình ảnh này thành mô hình 3D hoàn chỉnh.
Máy quét trong miệng gồm những bộ phận nào?
Một máy quét trong miệng thường gồm:
- Đầu quét cầm tay (wand)
- Camera và cảm biến quang học
- Nguồn sáng (laser hoặc structured light)
- Phần mềm xử lý dữ liệu
Lợi ích của máy quét trong miệng là gì?
Máy quét trong miệng mang lại nhiều lợi ích:
- Không cần lấy dấu truyền thống gây khó chịu
- Độ chính xác cao
- Thời gian thực hiện nhanh
- Hiển thị kết quả ngay trên màn hình
Máy quét trong miệng có an toàn không?
Máy quét trong miệng hoàn toàn an toàn, không xâm lấn và không sử dụng tia bức xạ gây hại cho bệnh nhân.
Thời gian quét bằng máy quét trong miệng mất bao lâu?
Thời gian quét thường chỉ từ vài phút, tùy vào tình trạng răng và phạm vi cần quét.
Máy quét trong miệng có áp dụng cho mọi trường hợp không?
Máy quét trong miệng có thể sử dụng trong nhiều điều trị nha khoa, tuy nhiên một số trường hợp đặc biệt vẫn cần phương pháp khác. Bác sĩ sẽ quyết định phương án phù hợp.
Máy quét trong miệng có cần bảo trì không?
Có. Máy cần được vệ sinh, hiệu chuẩn và bảo trì định kỳ để đảm bảo độ chính xác và tuổi thọ thiết bị.
Độ chính xác của máy quét trong miệng như thế nào?
Máy quét trong miệng có độ chính xác rất cao, thường đạt đến mức micromet, đáp ứng tốt yêu cầu trong phục hình, chỉnh nha và implant.
