Cách Đấu Nguồn Tổ Ong Cho Camera CCTV: Bạn đang gặp khó khăn khi lắp đặt hộp nguồn cho hệ thống CCTV và cần hướng dẫn chi tiết?
Việc lắp đặt nguồn cho camera rất quan trọng, vì tất cả các bước và yêu cầu kỹ thuật cần được thực hiện chính xác để hệ thống hoạt động ổn định và hiệu quả.
Hãy đọc bài viết để nắm toàn bộ quy trình lắp đặt CCTV, hiểu rõ các thành phần trong hộp nguồn, và cuối cùng là cách xử lý các lỗi thường gặp trong quá trình vận hành.
Tìm Hiểu Về Nguồn Tổ Ong Cho Camera CCTV
Nguồn Tổ Ong 12VDC là một bộ phận quan trọng trong hệ thống CCTV, vì toàn bộ hoạt động của camera an ninh đều phụ thuộc vào nguồn điện mà nó cung cấp. Nguồn Tổ Ong 12VDC được thiết kế để phân phối điện cho tất cả các camera trong hệ thống, giúp chúng vận hành ổn định và liên tục.
Tương tự như việc một hệ thống có thể kết nối nhiều camera cùng lúc, bên trong hộp nguồn cũng có nhiều ngõ ra cấp điện để cấp nguồn cho từng camera riêng biệt. Ngoài ra, mỗi hệ thống camera an ninh có thể sử dụng loại nguồn khác nhau, tùy theo yêu cầu điện áp và công suất của từng loại camera.

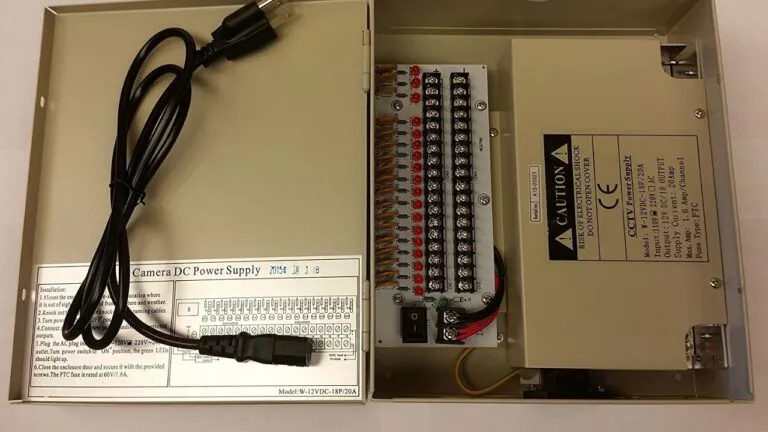

Cách Đấu Nguồn Tổ Ong Cho Camera CCTV
Tầm Quan Trọng của Việc Lắp Đặt Đúng Cách
Để các camera nhận được nguồn điện ổn định, hộp nguồn cần được lắp đặt đúng kỹ thuật. Khi hộp nguồn được lắp đúng, hệ thống sẽ tránh được các vấn đề như sụt áp, quá nhiệt, hoặc thậm chí mất nguồn, những lỗi có thể gây hư hỏng camera hoặc làm giảm mức độ an toàn của khu vực được giám sát.
Ngoài ra, việc lắp đặt đúng chuẩn còn giúp dễ dàng bảo trì và xử lý sự cố khi cần thiết.
Trước khi bắt đầu lắp đặt hộp nguồn, bạn cần chuẩn bị đầy đủ dụng cụ, vật tư và xác định vị trí thích hợp để lắp hộp nguồn cũng như vị trí của tất cả các camera. Bạn cũng cần nắm rõ yêu cầu điện áp và công suất của từng camera CCTV để đảm bảo hệ thống hoạt động đúng và ổn định.

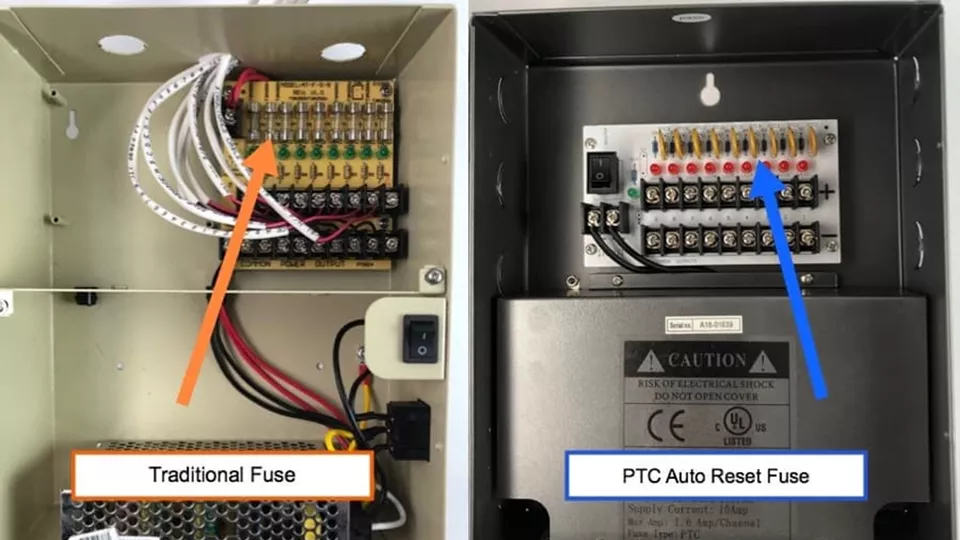

Cách Đấu Nguồn Tổ Ong Cho Camera CCTV
Dụng Cụ và Vật Tư Cần Chuẩn Bị
Dưới đây là danh sách những dụng cụ và vật tư cơ bản bạn cần để lắp đặt hộp nguồn CCTV đúng cách:
Tuốc nơ vít (Screwdriver):
- Dùng để cố định hộp nguồn và bắt vít khi gắn hộp lên tường hoặc bề mặt.
Kìm cắt và kìm tuốt dây (Wire Cutter & Strippers):
- Hầu hết quá trình lắp đặt đều cần cắt dây và tuốt dây đúng độ dài, vì vậy hai dụng cụ này là không thể thiếu.
Máy khoan và mũi khoan (Drill & Drill Bits):
- Dùng để khoan lỗ trên tường hoặc bề mặt lắp đặt hộp nguồn. Không cần loại mũi khoan chuyên dụng, chỉ cần phù hợp với vật liệu tường.
Bút thử điện hoặc đồng hồ đo điện áp (Voltage Tester):
- Giúp kiểm tra xem mạch có điện hay không để đảm bảo an toàn khi thao tác, tránh chạm phải dây có điện.
Băng keo điện và các đầu nối dây (Electrical Tape & Connectors):
- Dùng để bảo vệ, cách điện và cố định các mối nối, tránh chạm chập làm hỏng thiết bị.
Hộp nguồn CCTV (Power Supply Box):
- Hãy chọn hộp nguồn đúng điện áp (Voltage) và dòng điện (Amperage) phù hợp với số lượng và yêu cầu của từng camera trong hệ thống.
Chọn Nguồn Tổ Ong Camera CCTV Phù Hợp
Có nhiều loại hộp nguồn khác nhau, phù hợp với từng loại camera CCTV. Việc chọn hộp nguồn phụ thuộc vào cách camera được cấp điện. Hãy kiểm tra yêu cầu điện áp (Voltage) và dòng điện (Amperage) của từng camera, thông tin này thường có trong hướng dẫn sử dụng hoặc nhãn dán trên camera.
Ví dụ: nếu mỗi camera của bạn sử dụng 12V DC và bạn có 5 camera, thì hộp nguồn cần chọn là hộp nguồn 12V DC có khả năng cấp đủ 12V DC cho từng camera và tổng dòng điện đủ để đáp ứng cả 5 camera cùng lúc.
Chọn Vị Trí Lắp Đặt Hộp Nguồn
Vị trí lắp đặt hộp nguồn CCTV rất quan trọng, vừa đảm bảo tính năng hoạt động, vừa đảm bảo an toàn.
Thoáng khí (Ventilation):
- Hộp nguồn cần có hệ thống thông gió tốt để tránh quá nhiệt. Với các hệ thống công suất cao, việc đảm bảo thông gió là bắt buộc.
An ninh (Security):
- Hãy lắp hộp nguồn ở nơi khó bị người ngoài tiếp cận. Việc ai đó can thiệp vào hệ thống có thể gây hỏng thiết bị hoặc giảm hiệu quả giám sát.
Dễ tiếp cận (Accessibility):
- Hộp nguồn nên được đặt ở nơi dễ dàng bảo trì và xử lý sự cố sau này. Tránh lắp ở những vị trí khó tiếp cận.
Khu vực khô ráo (Dry Area):
- Đặt hộp nguồn tránh xa nguồn nước để ngăn chập điện và hư hỏng thiết bị.
Các Biện Pháp An Toàn Trước Khi Lắp Đặt
Trước khi bắt đầu lắp đặt hộp nguồn, cần thực hiện các biện pháp an toàn sau:
Tắt nguồn điện (Turn off the power):
- Luôn tắt nguồn điện trước khi thao tác. Không chạm vào bất kỳ linh kiện điện nào khi nguồn đang bật
Sử dụng đồ bảo hộ (Wear protective gear):
- Nên đeo găng tay cách điện và kính bảo hộ khi làm việc với thiết bị điện. Điều này giúp bảo vệ bạn khỏi điện giật hoặc các mảnh vụn bay ra trong quá trình thao tác.
Kiểm tra điện áp (Check voltage):
- Khi làm việc với nguồn điện, hãy đảm bảo nguồn đã tắt và an toàn để thao tác bằng cách sử dụng bút thử điện hoặc đồng hồ đo điện áp

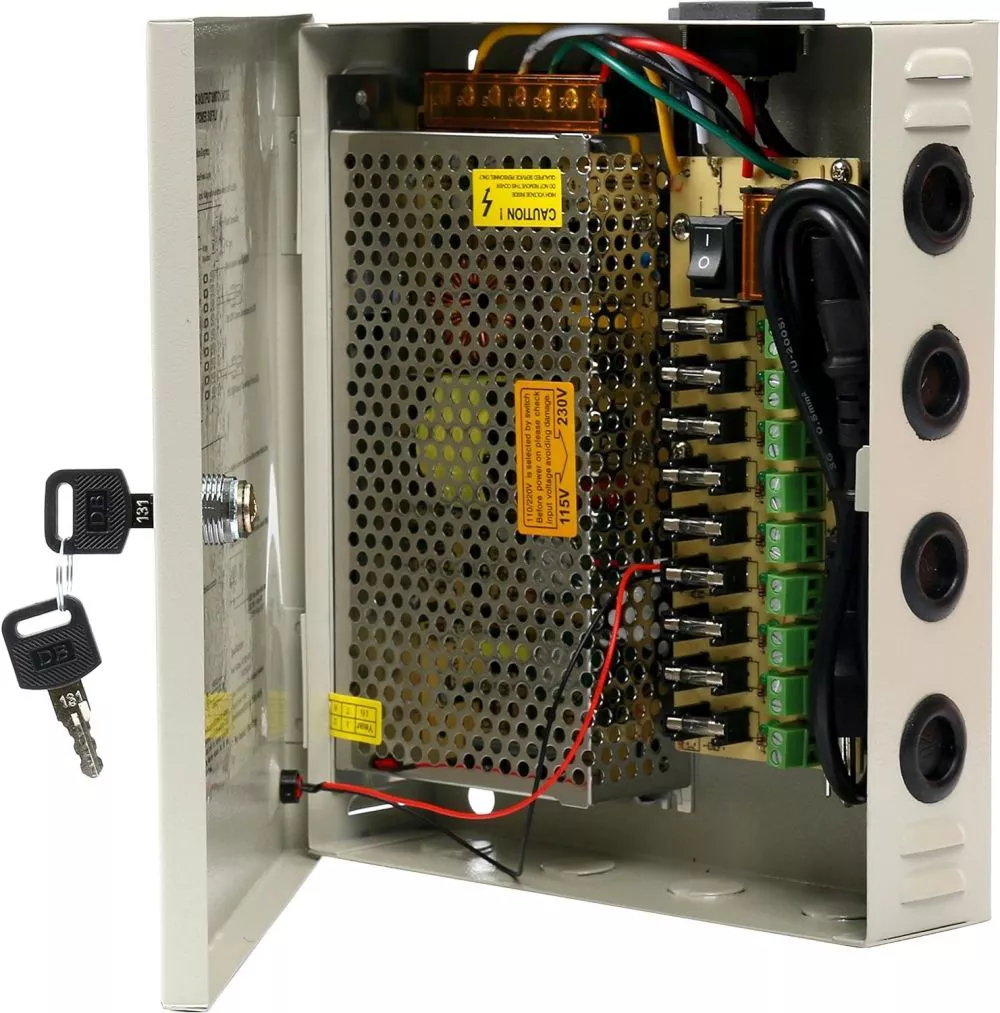

Cách Đấu Nguồn Tổ Ong Cho Camera CCTV
Hướng Dẫn Lắp Đặt Từng Bước
Lắp Đặt Hộp Nguồn (Mounting the Power Supply Box)
Chọn vị trí phù hợp: Dựa trên các yếu tố đã nêu, chọn vị trí thích hợp để lắp hộp nguồn.
Định vị hộp nguồn: Khi đã xác định vị trí, dùng bút chì đánh dấu vị trí khoan lỗ bắt vít.
Khoan lỗ: Dùng máy khoan với mũi khoan phù hợp để khoan các lỗ cố định. Nếu lắp trên tường thạch cao, có thể cần tắc kê để đảm bảo hộp nguồn không bị lỏng.
Kết Nối Nguồn Điện (Connecting the Power Input)
Đấu dây nguồn: Sử dụng dây có tiết diện phù hợp để kết nối hộp nguồn với nguồn điện chính.
Tuân thủ tiêu chuẩn điện: Tất cả các đấu nối phải thực hiện theo quy chuẩn điện tại địa phương. Nếu không chắc chắn, nên gọi thợ điện chuyên nghiệp.
Đấu Dây Cho Camera CCTV (Wiring the CCTV Cameras)
Kết nối dây vào các cực: Hộp nguồn có các cực đấu dây riêng cho từng camera.
Sử dụng đúng cực: Mỗi camera phải được nối vào cực đúng theo yêu cầu điện áp của camera.
Kiểm tra cực tính: Chú ý cực dương và âm để tránh làm hỏng camera.
Sắp Xếp và Cố Định Dây (Organizing and Securing the Cables)
Dây thít hoặc kẹp dây: Dây cần được sắp xếp gọn gàng, tránh xoắn hoặc uốn cong quá mức.
Tránh chèn ép dây: Đảm bảo không có dây nào bị kẹt hoặc chịu áp lực khi cố định.
Kiểm Tra Hệ Thống (Testing the System)
Cấp nguồn cho hệ thống: Kiểm tra xem camera có nhận điện không và bật nguồn hệ thống.
Kiểm tra sụt áp: Khi hệ thống chạy, dùng bút thử điện hoặc đồng hồ đo điện áp để phát hiện các trường hợp sụt áp.
Xử lý sự cố: Nếu camera không hoạt động, kiểm tra lại dây nối và cực đấu, đảm bảo camera được kết nối đúng với các cực của hộp nguồn.
Những Sai Lầm Thường Gặp Khi Lắp Đặt Hộp Nguồn CCTV và Cách Tránh
Đấu dây sai:
- Camera sẽ không hoạt động nếu các dây được nối nhầm cực trên hộp nguồn. Luôn kiểm tra kỹ sơ đồ đấu dây của từng camera và đảm bảo các kết nối chính xác trước khi bật nguồn.
Quá tải hộp nguồn:
- Kết nối quá nhiều camera vào cùng một hộp nguồn có thể gây quá tải, quá nhiệt, hoặc thậm chí làm hỏng hộp nguồn. Hãy chắc chắn rằng công suất đầu ra của hộp nguồn đủ đáp ứng tổng dòng điện của tất cả các camera, đồng thời để dư khoảng 20–30% công suất dự phòng cho các camera mới hoặc nâng cấp trong tương lai.
Bố trí dây không khoa học:
- Dây cáp lộn xộn hoặc rối không chỉ tạo nguy cơ mất an toàn, mà còn gây khó khăn trong việc bảo trì hoặc xử lý sự cố sau này. Hãy sắp xếp dây cáp gọn gàng, sử dụng dây thít, kẹp hoặc máng cáp để giữ các dây thẳng, tránh xoắn, chèn ép hay rối lẫn nhau.
Tổng Kết
Thực hiện đúng quy trình và cẩn thận khi đấu dây là yếu tố then chốt. Bên cạnh đó, luôn lưu ý về an toàn và hiệu suất hoạt động, giúp các camera nhận nguồn điện ổn định và đảm bảo vận hành hiệu quả, bền bỉ ở mức tối ưu.
Câu Hỏi Thường Gặp (FAQs)
- Có những mẹo nào để bảo trì và xử lý sự cố?
Nếu camera được lắp ngoài trời, hãy kiểm tra các kết nối thường xuyên để phát hiện dấu hiệu mòn, hỏng. Hàng tuần, kiểm tra hộp nguồn xem có quá nhiệt hoặc hư hỏng không. Để đảm bảo hiệu suất tốt, hãy giữ hộp nguồn sạch sẽ, không có bụi bẩn. Trong trường hợp camera ngừng hoạt động, hãy kiểm tra điện áp đầu ra, dây nối và các thiết lập của hộp nguồn.
- Làm thế nào để bảo trì camera CCTV và xử lý lỗi khi gặp sự cố?
Điều quan trọng là giữ hệ thống luôn khô ráo, không bụi, không mưa ướt và tránh ẩm ướt. Nếu gặp sự cố, hãy kiểm tra điện áp và các thiết lập nguồn điện để đảm bảo camera hoạt động bình thường.
