Hướng Dẫn Sử Dụng Máy Hiện Sóng Oscilloscope chi tiết từ cơ bản đến nâng cao, giúp bạn hiểu nguyên lý hoạt động, cách sử dụng đầu dò, thiết lập Trigger, đo điện áp, tần số, Duty Cycle và phân tích tín hiệu chính xác bằng máy hiện sóng.
Bạn đã bao giờ gặp tình huống cần khắc phục sự cố trong một mạch điện nhưng những thông tin mà một chiếc đồng hồ vạn năng thông thường cung cấp lại không đủ để xác định nguyên nhân chưa? Khi cần phân tích các thông số như tần số, nhiễu, biên độ hoặc bất kỳ đặc tính nào của tín hiệu thay đổi theo thời gian, máy hiện sóng chính là công cụ bạn cần.
Máy hiện sóng là một thiết bị không thể thiếu trong phòng thí nghiệm của các kỹ sư điện – điện tử. Thiết bị này cho phép quan sát tín hiệu điện khi chúng biến thiên theo thời gian, điều đặc biệt quan trọng khi cần chẩn đoán nguyên nhân vì sao mạch định thời 555 không hoạt động đúng như mong muốn hoặc vì sao bộ tạo tín hiệu âm thanh chưa đạt được hiệu suất thiết kế.
HƯỚNG DẪN SỬ DỤNG MÁY HIỆN SÓNG Oscilloscope
Nội dung của tài liệu
Tài liệu này được biên soạn nhằm giới thiệu các khái niệm cơ bản, thuật ngữ chuyên ngành và các hệ thống điều khiển của máy hiện sóng. Nội dung được chia thành các phần sau:
Cơ bản về máy hiện sóng (Basics of O-Scopes)
Giới thiệu máy hiện sóng là gì, đo những đại lượng nào và lý do tại sao thiết bị này được sử dụng rộng rãi.
Thuật ngữ máy hiện sóng (Oscilloscope Lexicon)
Tổng hợp các thuật ngữ và đặc tính thường gặp của máy hiện sóng.
Cấu tạo máy hiện sóng (Anatomy of an O-Scope)
Tổng quan về các hệ thống quan trọng nhất trên máy hiện sóng như màn hình hiển thị, hệ thống điều khiển theo phương ngang, phương dọc, Trigger và đầu dò (Probe).
Sử dụng máy hiện sóng (Using an Oscilloscope)
Các hướng dẫn và kinh nghiệm thực tế dành cho người mới bắt đầu sử dụng máy hiện sóng.

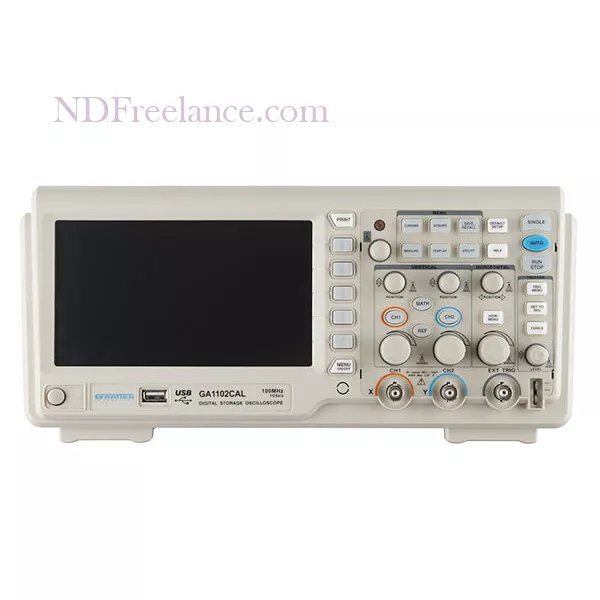

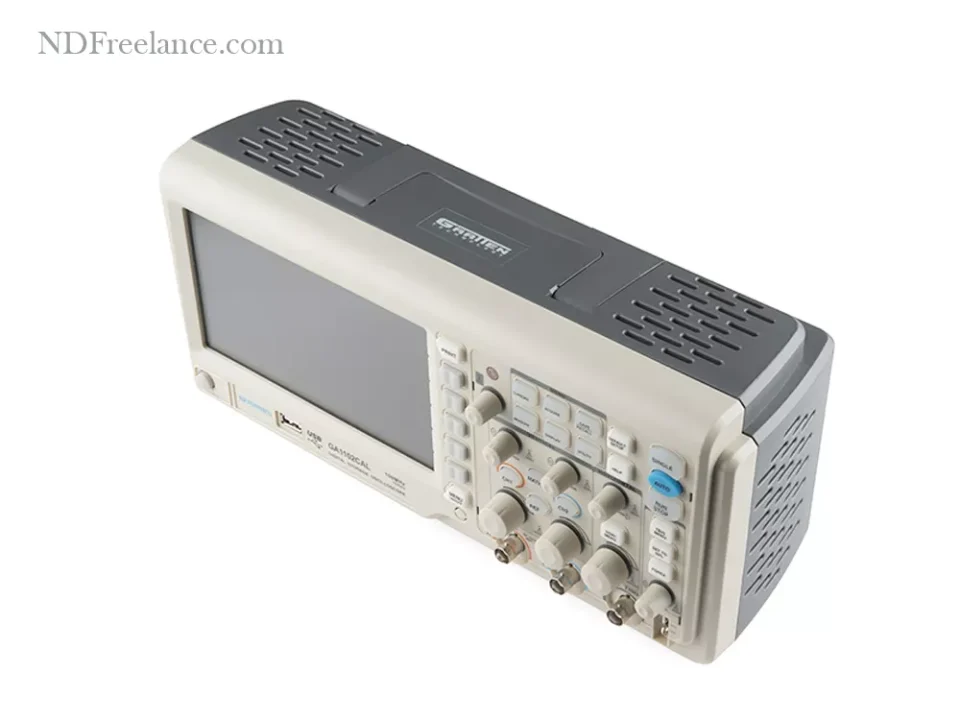

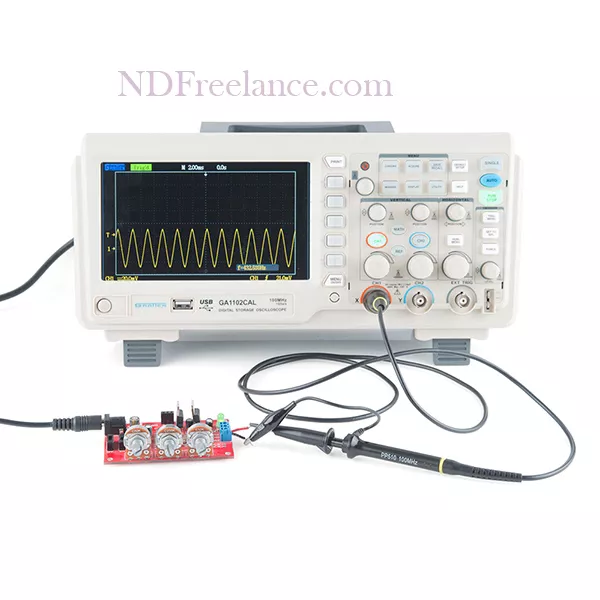

Trong tài liệu này, chúng ta sẽ sử dụng Gratten GA1102CAL – một máy hiện sóng kỹ thuật số tầm trung, tiện dụng – làm ví dụ minh họa. Mặc dù các dòng máy hiện sóng khác có thể khác nhau về hình thức hoặc bố cục điều khiển, nhưng hầu hết đều sử dụng các nguyên lý vận hành và giao diện tương tự.
Hướng Dẫn Sử Dụng Máy Hiện Sóng
Cơ bản về máy hiện sóng (Basics of O-Scopes)

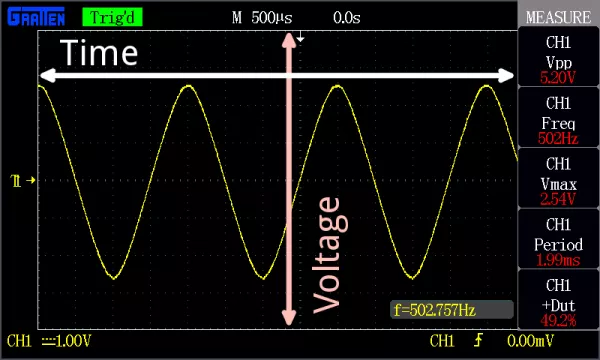

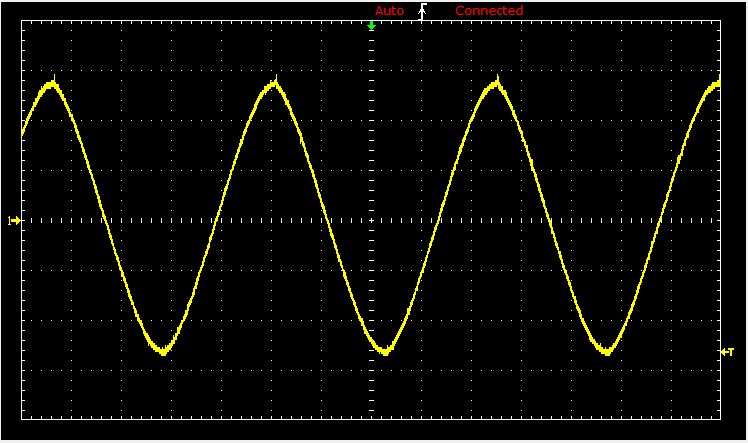

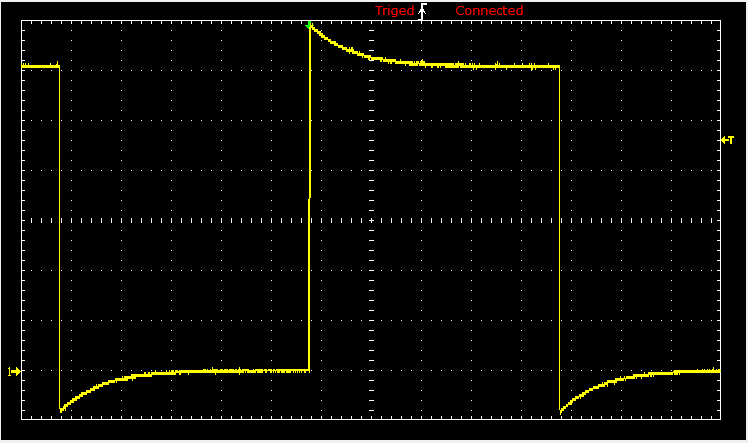

Mục đích chính của máy hiện sóng là hiển thị tín hiệu điện dưới dạng đồ thị theo thời gian. Hầu hết các máy hiện sóng biểu diễn tín hiệu trên đồ thị hai chiều, trong đó:
- Trục X (trục ngang) biểu diễn thời gian.
- Trục Y (trục dọc) biểu diễn điện áp.
Các núm điều khiển xung quanh màn hình cho phép điều chỉnh tỷ lệ hiển thị theo cả phương ngang và phương dọc, giúp phóng to hoặc thu nhỏ dạng sóng cần quan sát. Ngoài ra, máy hiện sóng còn có hệ thống Trigger giúp cố định và ổn định dạng sóng trên màn hình để việc quan sát và đo lường trở nên chính xác hơn.

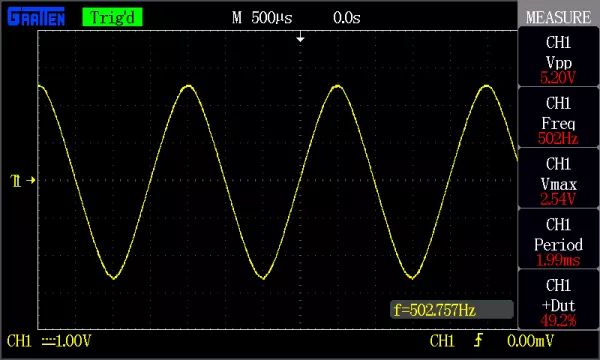

MÁY HIỆN SÓNG CÓ THỂ ĐO NHỮNG GÌ?
Ngoài chức năng hiển thị dạng sóng cơ bản, nhiều máy hiện sóng còn được tích hợp các công cụ đo lường cho phép xác định nhanh tần số, biên độ và nhiều đặc tính khác của tín hiệu.
Nhìn chung, máy hiện sóng có thể đo hai nhóm thông số chính:
Đặc tính thời gian (Timing Characteristics)

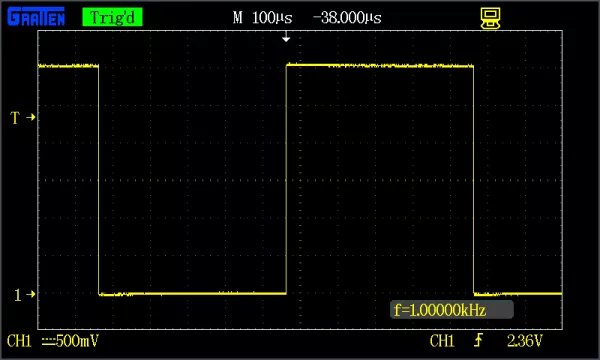

Tần số và chu kỳ (Frequency and Period)
Tần số là số lần một dạng sóng lặp lại trong một giây.
Chu kỳ là nghịch đảo của tần số, tức thời gian cần thiết để tín hiệu hoàn thành một chu kỳ lặp lại.
Tần số tối đa mà máy hiện sóng có thể đo được phụ thuộc vào từng model cụ thể, nhưng thường nằm trong phạm vi hàng trăm MHz.
Chu kỳ làm việc (Duty Cycle)
Duty Cycle là tỷ lệ phần trăm thời gian tín hiệu ở mức cao hoặc mức thấp trong một chu kỳ hoàn chỉnh.
Thông số này cho biết tín hiệu ở trạng thái “ON” trong bao lâu so với thời gian ở trạng thái “OFF” trong mỗi chu kỳ.

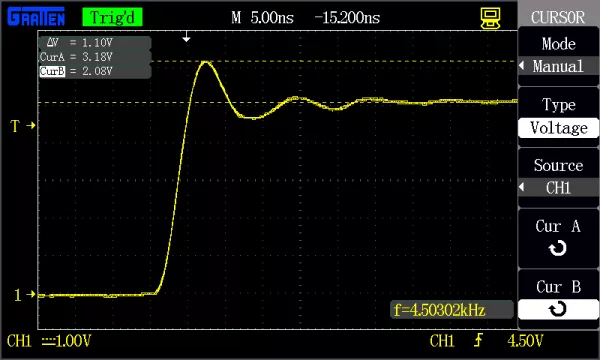

Thời gian sườn lên và sườn xuống (Rise Time and Fall Time)
Trong thực tế, tín hiệu không thể chuyển ngay lập tức từ 0 V lên 5 V mà luôn cần một khoảng thời gian nhất định để tăng dần đến giá trị mong muốn.
Khoảng thời gian tín hiệu chuyển từ mức thấp lên mức cao được gọi là Rise Time (thời gian sườn lên).
Ngược lại, khoảng thời gian tín hiệu chuyển từ mức cao xuống mức thấp được gọi là Fall Time (thời gian sườn xuống).
Các thông số này đặc biệt quan trọng khi đánh giá tốc độ đáp ứng của một mạch điện đối với tín hiệu đầu vào.
Đặc tính điện áp (Voltage Characteristics)
Biên độ (Amplitude)
Biên độ là đại lượng biểu thị độ lớn của tín hiệu.
Có nhiều cách xác định biên độ, bao gồm:
- Biên độ đỉnh – đỉnh (Peak-to-Peak Amplitude): chênh lệch điện áp tuyệt đối giữa điểm cao nhất và thấp nhất của tín hiệu.
- Biên độ đỉnh (Peak Amplitude): chỉ đo độ lệch của tín hiệu so với mức tham chiếu 0 V.
Điện áp cực đại và cực tiểu
Máy hiện sóng có thể xác định chính xác giá trị điện áp lớn nhất và nhỏ nhất mà tín hiệu đạt được.
Điện áp trung bình
Máy hiện sóng có khả năng tính toán:
- Giá trị trung bình (Average)
- Giá trị trung bình cộng (Mean)
- Giá trị trung bình của điện áp cực đại và cực tiểu của tín hiệu đang đo.
Hướng Dẫn Sử Dụng Máy Hiện Sóng
Thuật ngữ máy hiện sóng (Oscilloscope Lexicon)
Khi bắt đầu tìm hiểu cách sử dụng máy hiện sóng, bạn sẽ gặp rất nhiều thuật ngữ chuyên ngành. Trong phần này, chúng ta sẽ tìm hiểu những thuật ngữ và thông số kỹ thuật quan trọng nhất mà người sử dụng cần nắm vững trước khi vận hành thiết bị.
CÁC THÔNG SỐ KỸ THUẬT QUAN TRỌNG CỦA MÁY HIỆN SÓNG
Không phải tất cả các máy hiện sóng đều có khả năng hoạt động giống nhau. Những thông số dưới đây sẽ giúp đánh giá hiệu năng và khả năng đo lường của một máy hiện sóng.
Băng thông (Bandwidth)
Máy hiện sóng thường được sử dụng để đo các tín hiệu có tần số xác định.
Tuy nhiên, không có máy hiện sóng nào là hoàn hảo. Mỗi thiết bị đều có giới hạn về tốc độ thay đổi tín hiệu mà nó có thể theo dõi và hiển thị chính xác.
Bandwidth (băng thông) là dải tần số mà máy hiện sóng có thể đo và hiển thị một cách đáng tin cậy.
Ví dụ, một máy hiện sóng có băng thông 100 MHz sẽ phù hợp để đo các tín hiệu có tần số thấp hơn hoặc xấp xỉ 100 MHz. Khi tần số tín hiệu vượt quá giới hạn này, độ chính xác của phép đo sẽ giảm đáng kể.
Máy hiện sóng Analog và Digital (Digital vs. Analog)
Tương tự như nhiều thiết bị điện tử khác, máy hiện sóng được chia thành hai loại chính:
Máy hiện sóng Analog
Máy hiện sóng Analog sử dụng chùm tia điện tử để hiển thị trực tiếp điện áp đầu vào trên màn hình.
Tín hiệu được biểu diễn gần như theo thời gian thực mà không cần quá trình xử lý số.
Máy hiện sóng Digital
Máy hiện sóng Digital sử dụng bộ vi điều khiển kết hợp với bộ chuyển đổi tương tự – số (ADC – Analog to Digital Converter) để lấy mẫu tín hiệu đầu vào và chuyển đổi thành dữ liệu hiển thị trên màn hình.
Nhìn chung:
- Máy hiện sóng Analog thường là các dòng máy đời cũ.
- Băng thông thường thấp hơn.
- Ít tính năng hơn.
- Tuy nhiên phản hồi hiển thị có thể rất nhanh và mang lại cảm giác quan sát trực quan đặc trưng.
Trong khi đó, máy hiện sóng Digital hiện nay phổ biến hơn nhờ khả năng lưu trữ, phân tích và đo lường tự động.
Số lượng kênh đo (Channel Count)
Nhiều máy hiện sóng có thể đo đồng thời nhiều tín hiệu khác nhau và hiển thị chúng trên cùng một màn hình.
Mỗi tín hiệu được kết nối vào một kênh đo (Channel) riêng biệt.
Các dòng máy phổ biến hiện nay thường có:
- 2 kênh
- 4 kênh
Việc có nhiều kênh giúp so sánh tín hiệu giữa các điểm khác nhau trong mạch hoặc đo độ lệch pha giữa các tín hiệu.
Tốc độ lấy mẫu (Sampling Rate)
Đây là thông số chỉ có trên máy hiện sóng kỹ thuật số.
Sampling Rate cho biết số lần tín hiệu được lấy mẫu trong một giây.
Tốc độ lấy mẫu càng cao thì khả năng tái tạo tín hiệu càng chính xác.
Ví dụ:
1 GSa/s (1 Giga Sample per Second)
có nghĩa là máy hiện sóng thực hiện:
1.000.000.000 lần lấy mẫu mỗi giây
đối với tín hiệu đầu vào.
Lưu ý rằng trên một số máy hiện sóng nhiều kênh, tốc độ lấy mẫu có thể giảm khi sử dụng đồng thời nhiều kênh đo.
Thời gian sườn lên (Rise Time)
Rise Time của máy hiện sóng cho biết tốc độ nhanh nhất của một xung tín hiệu mà thiết bị có thể đo được.
Thông số này có mối liên hệ chặt chẽ với băng thông.
Công thức tính:
Rise Time = 0.35 / Bandwidth
Điều này có nghĩa là:
- Băng thông càng lớn
- Rise Time càng nhỏ
- Khả năng đo các cạnh xung tốc độ cao càng tốt
Điện áp đầu vào tối đa (Maximum Input Voltage)
Mọi thiết bị điện tử đều có giới hạn chịu điện áp.
Máy hiện sóng cũng vậy.
Nhà sản xuất luôn quy định mức điện áp đầu vào tối đa cho phép.
Nếu tín hiệu đo vượt quá giới hạn này, máy hiện sóng có thể bị hư hỏng vĩnh viễn.
Do đó, trước khi đo cần kiểm tra kỹ điện áp của tín hiệu và lựa chọn đầu dò phù hợp.
Độ phân giải (Resolution)
Độ phân giải thể hiện mức độ chính xác khi máy hiện sóng đo điện áp đầu vào.
Độ phân giải càng cao:
- Sai số lượng tử hóa càng nhỏ
- Dạng sóng hiển thị càng chi tiết
- Khả năng phân biệt các thay đổi nhỏ của tín hiệu càng tốt
Độ phân giải có thể thay đổi tùy theo thang đo điện áp đang sử dụng.
Độ nhạy theo phương dọc (Vertical Sensitivity)
Thông số này xác định phạm vi điều chỉnh của thang điện áp theo trục dọc.
Đơn vị biểu diễn là:
Volt trên mỗi ô chia (V/div)
Ví dụ:
- 2 mV/div
- 500 mV/div
- 1 V/div
- 5 V/div
Giá trị V/div càng nhỏ thì dạng sóng được phóng đại càng nhiều.
Thang thời gian (Time Base)
Time Base xác định độ nhạy của trục thời gian theo phương ngang.
Đơn vị biểu diễn là:
Giây trên mỗi ô chia (s/div)
Ví dụ:
- 2 ns/div
- 1 µs/div
- 1 ms/div
- 1 s/div
Thông số này quyết định khoảng thời gian được hiển thị trên toàn bộ màn hình
Trở kháng đầu vào (Input Impedance)
Khi đo các tín hiệu tần số cao, ngay cả một giá trị điện trở, điện dung hoặc điện cảm rất nhỏ cũng có thể ảnh hưởng đến tín hiệu cần đo.
Mọi máy hiện sóng đều tạo ra một tải nhất định lên mạch đo, được gọi là trở kháng đầu vào (Input Impedance).
Thông thường, trở kháng đầu vào được biểu diễn dưới dạng:
- Điện trở lớn (> 1 MΩ)
- Mắc song song với điện dung nhỏ (đơn vị pF)
Ví dụ:
- 1 MΩ || 16 pF
Ảnh hưởng của trở kháng đầu vào càng rõ rệt khi đo các tín hiệu có tần số rất cao. Trong nhiều trường hợp, đầu dò (Probe) cần được bù để giảm thiểu ảnh hưởng này.
Khi hiểu rõ ý nghĩa của các thông số trên, bạn sẽ dễ dàng lựa chọn được máy hiện sóng phù hợp với nhu cầu sử dụng của mình.
Tuy nhiên, hiểu thông số kỹ thuật mới chỉ là bước đầu. Điều quan trọng tiếp theo là phải biết cách vận hành thiết bị một cách hiệu quả.

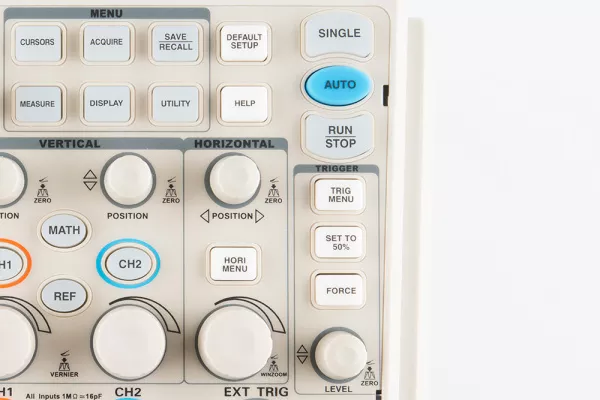

CẤU TẠO MÁY HIỆN SÓNG (ANATOMY OF AN OSCILLOSCOPE)
Mặc dù không có hai máy hiện sóng nào hoàn toàn giống nhau, nhưng tất cả đều có những đặc điểm chung giúp chúng hoạt động theo cùng một nguyên lý.
Trong phần này, chúng ta sẽ tìm hiểu các hệ thống quan trọng thường có trên máy hiện sóng:
- Màn hình hiển thị (Display)
- Hệ thống điều khiển theo phương dọc (Vertical System)
- Hệ thống điều khiển theo phương ngang (Horizontal System)
- Hệ thống Trigger

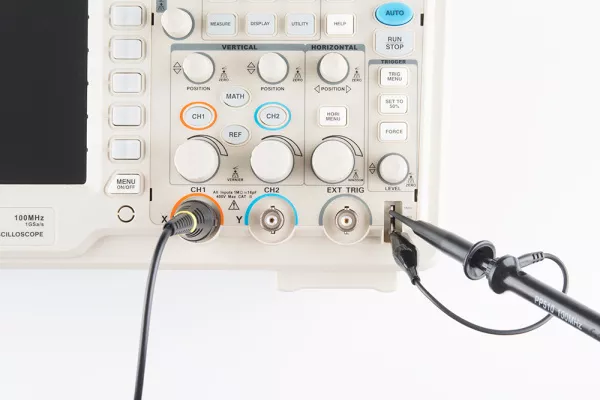

- Các đầu vào tín hiệu và đầu dò (Inputs & Probes)
Hướng Dẫn Sử Dụng Máy Hiện Sóng: Cách Đọc Dạng Sóng Và Đo Tín Hiệu Chính Xác.

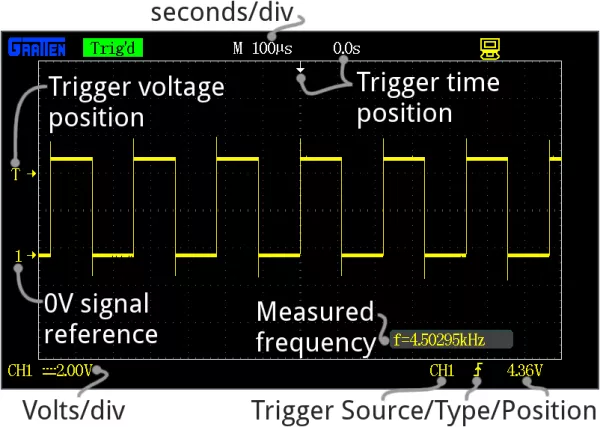

MÀN HÌNH HIỂN THỊ (DISPLAY)
Một máy hiện sóng sẽ không có giá trị nếu không thể hiển thị thông tin của tín hiệu cần đo. Vì vậy, màn hình là một trong những bộ phận quan trọng nhất của thiết bị.
Trên màn hình máy hiện sóng luôn có các đường chia theo phương ngang và phương dọc, tạo thành một lưới các ô chia được gọi là Division (Div).
Giá trị của các ô chia này được xác định bởi hệ thống điều khiển theo phương dọc và phương ngang:
Phương dọc được tính theo Volt trên mỗi ô chia (V/div).
Phương ngang được tính theo Giây trên mỗi ô chia (s/div).
Thông thường, màn hình máy hiện sóng có:
Khoảng 8 đến 10 ô chia theo chiều dọc (điện áp).
Khoảng 10 đến 14 ô chia theo chiều ngang (thời gian).
Các máy hiện sóng đời cũ, đặc biệt là máy hiện sóng Analog, thường sử dụng màn hình đơn sắc. Độ sáng của vệt tín hiệu có thể thay đổi tùy theo cường độ tín hiệu.
Các máy hiện sóng hiện đại thường sử dụng màn hình LCD màu, giúp hiển thị đồng thời nhiều dạng sóng khác nhau một cách trực quan hơn.
Bên cạnh hoặc phía dưới màn hình thường có khoảng năm nút chức năng dùng để:
- Điều hướng menu
- Thay đổi cài đặt
- Lựa chọn các chức năng đo lường

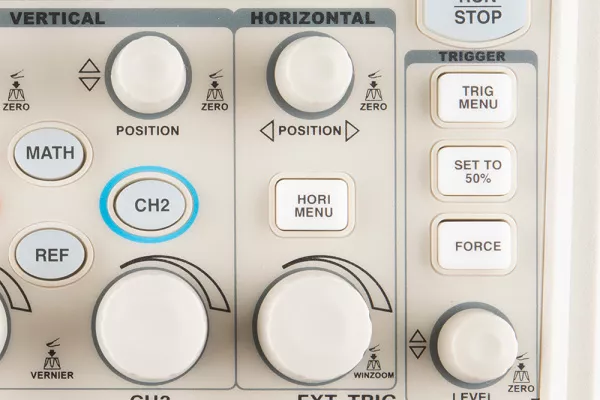

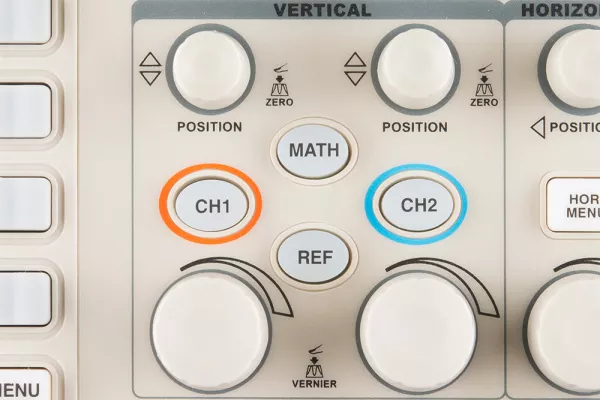

HỆ THỐNG ĐIỀU KHIỂN THEO PHƯƠNG DỌC (VERTICAL SYSTEM)
Hệ thống Vertical điều khiển thang đo điện áp trên màn hình.
Thông thường khu vực này có hai núm điều chỉnh chính:
- Position (Vị trí)
- Volts/Div (Điện áp trên mỗi ô chia)
Núm Volts/Div
Đây là núm điều khiển quan trọng nhất trong hệ thống Vertical.
Nó cho phép thay đổi tỷ lệ hiển thị điện áp trên màn hình.
- Xoay theo chiều kim đồng hồ → giảm giá trị V/div.
- Xoay ngược chiều kim đồng hồ → tăng giá trị V/div.
Khi giá trị V/div nhỏ hơn, số Volt tương ứng với mỗi ô chia sẽ giảm, đồng nghĩa với việc dạng sóng được phóng đại nhiều hơn.
Nói cách khác, bạn đang phóng to dạng sóng theo phương dọc.
Ví dụ với máy GA1102CAL:
Màn hình có 8 ô chia theo chiều dọc.
Núm Volts/Div cho phép lựa chọn từ:
2 mV/div đến 5 V/div
Khi đặt ở mức:
2 mV/div
toàn bộ chiều cao màn hình sẽ hiển thị:
2 mV × 8 = 16 mV
Ngược lại, khi đặt ở mức:
5 V/div
toàn bộ màn hình có thể hiển thị:
5 V × 8 = 40 V
(Phạm vi này còn có thể tăng lên khi sử dụng đầu dò suy giảm, sẽ được đề cập ở phần sau.)
Núm Position
Núm Position dùng để điều chỉnh vị trí dạng sóng theo chiều dọc.
- Xoay theo chiều kim đồng hồ → dạng sóng dịch xuống dưới.
- Xoay ngược chiều kim đồng hồ → dạng sóng dịch lên trên.
Chức năng này cho phép bạn dịch chuyển dạng sóng đến vị trí quan sát thuận tiện nhất trên màn hình.
Trong nhiều trường hợp, người sử dụng còn cố ý dịch một phần dạng sóng ra khỏi màn hình để tập trung quan sát vùng tín hiệu quan trọng.
Kết hợp Volts/Div và Position
Khi sử dụng đồng thời hai núm này, bạn có thể phóng đại một vùng rất nhỏ của dạng sóng.
Ví dụ:

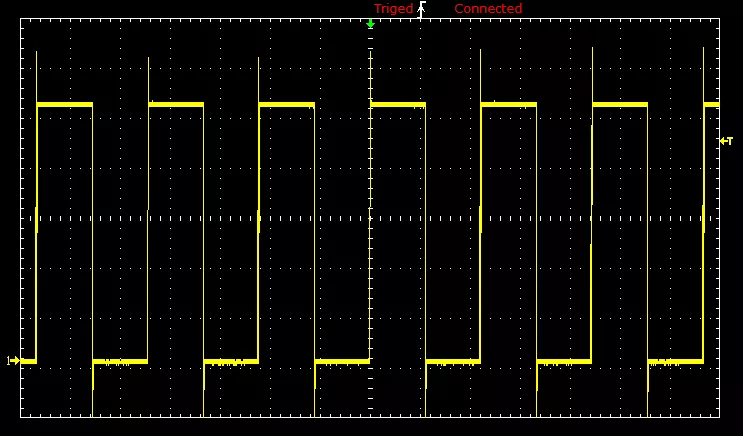

Nếu đang đo một sóng vuông 5 V nhưng chỉ quan tâm đến hiện tượng dao động dư (Ringing) tại cạnh lên của xung, bạn có thể:
- Giảm giá trị V/div để phóng đại tín hiệu.
- Điều chỉnh Position để đưa vùng cạnh lên vào giữa màn hình.

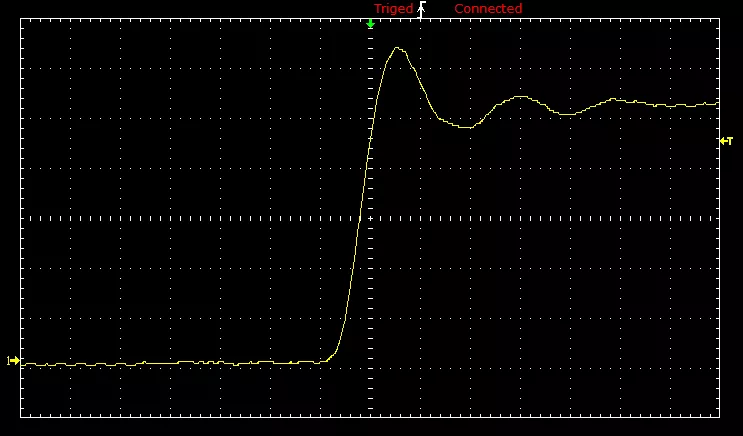

Nhờ đó có thể quan sát chi tiết các dao động nhỏ mà bình thường khó nhận thấy.
HỆ THỐNG ĐIỀU KHIỂN THEO PHƯƠNG NGANG (HORIZONTAL SYSTEM)
Hệ thống Horizontal dùng để điều khiển thang thời gian trên màn hình.
Tương tự hệ thống Vertical, khu vực này cũng thường có hai núm điều chỉnh:
- Position
- Seconds/Div (s/div)
Núm Seconds/Div
Núm Seconds/Div xác định khoảng thời gian tương ứng với mỗi ô chia trên trục ngang.
- Xoay theo chiều kim đồng hồ → giảm thời gian mỗi ô chia.
- Xoay ngược chiều kim đồng hồ → tăng thời gian mỗi ô chia.
Khi giảm giá trị s/div, bạn đang phóng đại tín hiệu theo trục thời gian.
Điều này cho phép quan sát chi tiết hơn các biến đổi xảy ra trong khoảng thời gian rất ngắn.
Ngược lại, khi tăng giá trị s/div, máy hiện sóng sẽ hiển thị khoảng thời gian dài hơn trên màn hình.
Ví dụ với GA1102CAL
Màn hình có:
14 ô chia theo chiều ngang.
Thang thời gian có thể điều chỉnh từ:
2 ns/div đến 50 s/div
Khi đặt:
2 ns/div
toàn bộ màn hình hiển thị:
14 × 2 ns = 28 ns
Khi đặt:
50 s/div
toàn bộ màn hình hiển thị:
14 × 50 s = 700 giây
Núm Position
Núm Position của hệ thống Horizontal dùng để dịch chuyển dạng sóng sang trái hoặc phải.
Nó cho phép thay đổi vị trí hiển thị của tín hiệu theo trục thời gian mà không làm thay đổi tỷ lệ đo.
Ứng dụng của hệ thống Horizontal
Thông qua hệ thống Horizontal, bạn có thể lựa chọn số chu kỳ muốn quan sát trên màn hình.
Ví dụ:
- Thu nhỏ dạng sóng để quan sát nhiều chu kỳ cùng lúc.
- Phóng đại để chỉ quan sát một phần rất nhỏ của một chu kỳ tín hiệu.
Điều này đặc biệt hữu ích khi phân tích:
- Xung tốc độ cao
- Dao động quá độ
- Nhiễu ngắn hạn
- Hiện tượng rung cạnh (Ringing)
HỆ THỐNG TRIGGER (TRIGGER SYSTEM)
Hệ thống Trigger có nhiệm vụ ổn định và cố định dạng sóng trên màn hình máy hiện sóng.
Nói một cách đơn giản, Trigger cho máy hiện sóng biết khi nào cần bắt đầu quá trình quét và hiển thị tín hiệu.
Nếu tín hiệu đo có tính tuần hoàn, việc thiết lập Trigger đúng cách sẽ giúp dạng sóng hiển thị ổn định và gần như đứng yên trên màn hình.
Ngược lại, nếu Trigger được thiết lập không phù hợp, dạng sóng sẽ liên tục trôi hoặc quét ngang màn hình, gây khó khăn cho việc quan sát và đo lường.
Cấu tạo cơ bản của hệ thống Trigger
Khu vực Trigger trên máy hiện sóng thường bao gồm:
- Núm Trigger Level
- Các nút chọn nguồn Trigger (Trigger Source)
- Các nút chọn chế độ Trigger (Trigger Mode)
- Các menu thiết lập Trigger
Trong đó, núm Trigger Level là thành phần quan trọng nhất.
Trigger Level
Núm Trigger Level dùng để xác định mức điện áp mà tại đó Trigger sẽ được kích hoạt.
Khi tín hiệu đi qua mức điện áp này theo điều kiện đã thiết lập, máy hiện sóng sẽ bắt đầu quá trình quét và hiển thị.
Ví dụ:
Nếu Trigger Level được đặt ở mức:
2 V
thì máy hiện sóng sẽ chờ cho đến khi tín hiệu đi qua mức 2 V mới bắt đầu thực hiện quá trình hiển thị dạng sóng.
Việc lựa chọn mức Trigger phù hợp giúp dạng sóng trở nên ổn định và dễ quan sát hơn.
Các loại Trigger
Ngoài việc xác định mức điện áp kích hoạt, người dùng còn có thể lựa chọn nhiều loại Trigger khác nhau tùy theo ứng dụng đo lường.
Edge Trigger
Edge Trigger là loại Trigger cơ bản và được sử dụng phổ biến nhất.
Máy hiện sóng sẽ bắt đầu quá trình quét khi điện áp tín hiệu vượt qua một mức điện áp xác định trước.
Edge Trigger có thể được cấu hình để kích hoạt theo:
- Sườn lên (Rising Edge)
- Sườn xuống (Falling Edge)
- Hoặc cả hai
Ví dụ:
Nếu Trigger Level được đặt ở 2 V và chọn Rising Edge:
Máy hiện sóng sẽ bắt đầu quét khi điện áp tăng từ dưới 2 V lên trên 2 V.
Đây là chế độ phù hợp cho hầu hết các phép đo thông thường như:
- Sóng vuông
- Xung số
- Tín hiệu PWM
- Tín hiệu Clock
Pulse Trigger
Pulse Trigger cho phép máy hiện sóng kích hoạt dựa trên một xung điện áp có đặc tính xác định.
Người dùng có thể thiết lập:
- Độ rộng xung
- Hướng của xung
- Điều kiện xuất hiện của xung
Ví dụ:
Máy hiện sóng có thể được cấu hình để chỉ kích hoạt khi xuất hiện một xung:
0 V → 5 V → 0 V
hoặc một xung có độ rộng lớn hơn hay nhỏ hơn giá trị đã thiết lập.
Loại Trigger này đặc biệt hữu ích khi cần:
- Tìm xung bất thường
- Phát hiện lỗi xung
- Kiểm tra tín hiệu số
Slope Trigger
Slope Trigger cho phép kích hoạt dựa trên độ dốc của tín hiệu.
Người dùng có thể yêu cầu máy hiện sóng Trigger khi:
- Tín hiệu tăng với tốc độ nhất định
- Tín hiệu giảm với tốc độ nhất định
trong một khoảng thời gian xác định.
Chế độ này thường được sử dụng để phát hiện các biến đổi bất thường trong tín hiệu analog.
Trigger cho tín hiệu Video
Ngoài các loại Trigger cơ bản, nhiều máy hiện sóng còn hỗ trợ Trigger chuyên dụng cho các chuẩn tín hiệu video như:
- NTSC
- PAL
Các tín hiệu video này chứa các xung đồng bộ đặc biệt ở đầu mỗi khung hình (Frame).
Máy hiện sóng có thể sử dụng các xung đồng bộ này để khóa và hiển thị tín hiệu video một cách ổn định.
CÁC CHẾ ĐỘ TRIGGER (TRIGGER MODE)
Bên cạnh việc lựa chọn loại Trigger, người dùng còn có thể lựa chọn chế độ hoạt động của Trigger.
Chế độ Trigger quyết định cách máy hiện sóng phản ứng khi điều kiện Trigger có hoặc không được thỏa mãn.
Auto Mode
Trong chế độ Auto, máy hiện sóng vẫn cố gắng hiển thị tín hiệu ngay cả khi chưa phát hiện được Trigger phù hợp.
Ưu điểm:
- Dễ sử dụng
- Thuận tiện khi tìm tín hiệu lần đầu
Nhược điểm:
- Dạng sóng có thể không ổn định nếu Trigger chưa được thiết lập đúng.
Đây là chế độ thường được sử dụng khi mới kết nối tín hiệu.
Normal Mode
Trong chế độ Normal, máy hiện sóng chỉ hiển thị tín hiệu khi điều kiện Trigger được thỏa mãn.
Nếu không xuất hiện Trigger phù hợp, màn hình sẽ không cập nhật dạng sóng.
Ưu điểm:
- Hiển thị ổn định hơn
- Loại bỏ các tín hiệu không mong muốn
Chế độ này thích hợp khi cần quan sát các tín hiệu tuần hoàn hoặc tín hiệu có đặc điểm xác định.
Single Mode
Single Mode được sử dụng để ghi lại một sự kiện chỉ xảy ra một lần.
Máy hiện sóng sẽ:
- Chờ Trigger xuất hiện.
- Khi Trigger xuất hiện, thực hiện một lần quét.
- Lưu kết quả hiển thị.
- Dừng lại.
Chế độ này rất hữu ích khi phân tích:
- Xung đơn
- Sự kiện quá độ
- Hiện tượng khởi động mạch
- Lỗi xuất hiện ngẫu nhiên
Tóm tắt
Nếu mới bắt đầu sử dụng máy hiện sóng:
- Chọn Edge Trigger
- Trigger Source = CH1
- Trigger Mode = Auto
Đây là thiết lập phù hợp cho phần lớn các tín hiệu cơ bản.
Khi đã quen với thiết bị, bạn có thể sử dụng:
- Pulse Trigger
- Slope Trigger
- Single Trigger
để phân tích những dạng tín hiệu phức tạp hơn.
ĐẦU DÒ (PROBES)
Máy hiện sóng chỉ thực sự phát huy tác dụng khi có thể kết nối với tín hiệu cần đo, và để làm được điều đó, bạn cần sử dụng đầu dò (Probe).
Đầu dò là thiết bị đầu vào một kênh, có nhiệm vụ truyền tín hiệu từ mạch điện đến máy hiện sóng.
Thông thường, đầu dò có một đầu nhọn để tiếp xúc với điểm cần đo trên mạch.
Ngoài đầu nhọn, nhiều loại đầu dò còn được trang bị:
- Móc giữ (Hook)
- Kẹp lò xo (Spring Clip)
- Nhíp đo (Tweezers)
- Kẹp cá sấu (Alligator Clip)
giúp việc kết nối với mạch điện thuận tiện hơn.
Mỗi đầu dò đều có một dây nối đất (Ground Clip), phải được kết nối chắc chắn với điểm Mass (Ground) chung của mạch đang kiểm tra.
Đầu dò không đơn giản như bạn nghĩ
Thoạt nhìn, đầu dò có vẻ chỉ là một đoạn dây dẫn dùng để đưa tín hiệu từ mạch điện đến máy hiện sóng.
Tuy nhiên, trên thực tế, việc thiết kế và lựa chọn đầu dò là một lĩnh vực kỹ thuật khá phức tạp.
Về mặt lý tưởng, đầu dò nên hoàn toàn “vô hình” đối với mạch đo.
Điều đó có nghĩa là:
- Không làm thay đổi tín hiệu
- Không làm ảnh hưởng đến hoạt động của mạch
- Không gây sai số cho phép đo
Tuy nhiên, điều này gần như không thể đạt được trong thực tế.
Ảnh hưởng của đầu dò đến tín hiệu
Bất kỳ dây dẫn nào cũng đều tồn tại:
- Điện trở ký sinh (Resistance)
- Điện dung ký sinh (Capacitance)
- Điện cảm ký sinh (Inductance)
Do đó, khi kết nối đầu dò vào mạch, nó sẽ luôn tạo ra một mức ảnh hưởng nhất định đến tín hiệu đang đo.
Ảnh hưởng này đặc biệt rõ rệt khi:
- Đo tín hiệu tần số cao
- Đo xung có sườn rất nhanh
- Đo các mạch có trở kháng lớn
Chính vì vậy, việc lựa chọn đầu dò phù hợp là yếu tố rất quan trọng để đảm bảo kết quả đo chính xác.
CÁC LOẠI ĐẦU DÒ PHỔ BIẾN
Có nhiều loại đầu dò khác nhau, nhưng phổ biến nhất là:
Đầu dò thụ động (Passive Probe)
Đây là loại đầu dò thường được cung cấp kèm theo máy hiện sóng.
Phần lớn các đầu dò tiêu chuẩn đều là đầu dò suy giảm (Attenuated Probe).
Đầu dò suy giảm (Attenuated Probe)
Loại đầu dò này được thiết kế với:
- Một điện trở có giá trị lớn mắc nối tiếp
- Một tụ điện nhỏ mắc song song để bù tần số
Thiết kế này giúp giảm ảnh hưởng của dây cáp lên tín hiệu cần đo.
Khi kết hợp với trở kháng đầu vào của máy hiện sóng, đầu dò suy giảm tạo thành một bộ chia điện áp (Voltage Divider).
Nguyên lý bộ chia điện áp
Hầu hết đầu dò 10X sử dụng:
- Điện trở đầu dò: 9 MΩ
- Trở kháng đầu vào máy hiện sóng: 1 MΩ
Tổng trở:
9 MΩ + 1 MΩ = 10 MΩ
Do đó điện áp tại đầu vào máy hiện sóng chỉ còn:
Vscope = 1/10 Vsignal
Nghĩa là:
Nếu tín hiệu thực tế là:
10 V
thì máy hiện sóng chỉ nhận:
1 V
Sau đó máy hiện sóng sẽ tự nhân hệ số để hiển thị đúng giá trị điện áp thực.
Probe 10X
Đây là loại đầu dò được sử dụng phổ biến nhất.
Ưu điểm:
- Giảm tải cho mạch đo
- Giảm ảnh hưởng của điện dung ký sinh
- Cải thiện độ chính xác ở tần số cao
- Cho phép đo điện áp lớn hơn
Nhược điểm:
- Làm suy giảm biên độ tín hiệu
Thông thường, khi sử dụng Probe 10X, cần thiết lập hệ số đầu dò tương ứng trên máy hiện sóng.
Nhiều máy hiện sóng hiện đại có khả năng tự động nhận biết loại đầu dò được kết nối.
Probe 1X
Probe 1X không thực hiện suy giảm tín hiệu.
Điện áp tín hiệu được đưa trực tiếp vào máy hiện sóng.
Ưu điểm:
- Đo tín hiệu điện áp thấp tốt hơn
- Không làm giảm biên độ tín hiệu
Nhược điểm:
- Điện dung đầu vào lớn hơn
- Gây ảnh hưởng đến mạch nhiều hơn
- Độ chính xác giảm khi đo tín hiệu tần số cao
Vì vậy:
- Đối với tín hiệu thông thường → ưu tiên Probe 10X
- Đối với tín hiệu điện áp rất thấp → có thể sử dụng Probe 1X
ĐẦU DÒ CHỦ ĐỘNG (ACTIVE PROBE)
Ngoài đầu dò thụ động, còn có đầu dò chủ động (Active Probe).
Đây là loại đầu dò được tích hợp mạch điện tử bên trong và cần nguồn cấp riêng để hoạt động.
Đầu dò chủ động có khả năng:
- Khuếch đại tín hiệu
- Đệm tín hiệu (Buffer)
- Tiền xử lý tín hiệu trước khi đưa vào máy hiện sóng
Ưu điểm:
- Băng thông rất cao
- Điện dung đầu vào rất nhỏ
- Độ chính xác cao khi đo tín hiệu tốc độ cao
Nhược điểm:
- Giá thành cao
- Cần nguồn nuôi riêng
- Yêu cầu bảo quản và hiệu chuẩn cẩn thận hơn
ĐẦU DÒ ĐO DÒNG ĐIỆN (CURRENT PROBE)
Phần lớn đầu dò được thiết kế để đo điện áp.
Tuy nhiên, cũng có những đầu dò chuyên dụng để đo dòng điện AC hoặc DC.
Khác với đầu dò điện áp, đầu dò dòng điện thường hoạt động theo nguyên lý:
- Biến dòng (Current Transformer)
- Hiệu ứng Hall
Nhiều loại đầu dò dòng điện có dạng kẹp vòng quanh dây dẫn.
Điều này cho phép đo dòng điện mà không cần cắt dây hoặc tiếp xúc trực tiếp với mạch điện.
Đây là một ưu điểm rất lớn trong quá trình kiểm tra và bảo trì hệ thống điện.
Tóm tắt
Đầu dò là một phần không thể tách rời của máy hiện sóng.
Việc lựa chọn đúng loại đầu dò có ảnh hưởng trực tiếp đến:
- Độ chính xác của phép đo
- Khả năng đo tín hiệu tần số cao
- Mức độ tác động lên mạch điện đang kiểm tra
Trong thực tế:
- Probe 10X là lựa chọn mặc định cho phần lớn các ứng dụng.
- Probe 1X phù hợp với tín hiệu điện áp thấp.
- Active Probe được sử dụng trong các phép đo tốc độ cao.
- Current Probe được sử dụng để đo dòng điện mà không cần ngắt mạch.
SỬ DỤNG MÁY HIỆN SÓNG (USING AN OSCILLOSCOPE)
Sự đa dạng gần như vô tận của các loại tín hiệu trong thực tế đồng nghĩa với việc bạn sẽ hiếm khi sử dụng máy hiện sóng theo cùng một cách trong mọi trường hợp. Tuy nhiên, vẫn có một số bước cơ bản mà gần như lần đo nào bạn cũng sẽ thực hiện.
Trong phần này, chúng ta sẽ sử dụng một tín hiệu mẫu để minh họa các bước cần thiết khi đo bằng máy hiện sóng.
LỰA CHỌN VÀ THIẾT LẬP ĐẦU DÒ
Trước tiên, bạn cần lựa chọn đầu dò phù hợp.
Đối với hầu hết các ứng dụng đo thông thường, đầu dò thụ động (Passive Probe) đi kèm theo máy hiện sóng là hoàn toàn đáp ứng được yêu cầu.
Tiếp theo, trước khi kết nối đầu dò với máy hiện sóng, hãy thiết lập hệ số suy giảm (Attenuation) trên đầu dò.
Thông thường:
10X là lựa chọn phổ biến nhất và phù hợp với đa số phép đo.
Tuy nhiên, nếu cần đo các tín hiệu có biên độ rất nhỏ, bạn có thể sử dụng chế độ:
1X
để tránh làm suy giảm tín hiệu.
KẾT NỐI ĐẦU DÒ VÀ KHỞI ĐỘNG MÁY
Kết nối đầu dò với kênh đo đầu tiên (Channel 1) của máy hiện sóng, sau đó bật nguồn thiết bị.
Hãy kiên nhẫn trong quá trình khởi động. Một số máy hiện sóng có thể mất khá nhiều thời gian để sẵn sàng hoạt động, tương tự như việc khởi động một máy tính đời cũ.

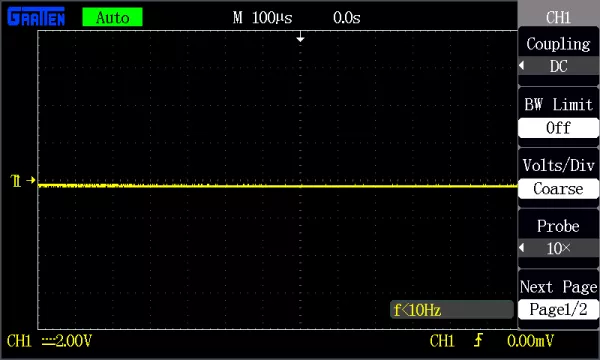

Sau khi khởi động hoàn tất, màn hình sẽ hiển thị:
- Lưới chia (Division)
- Các thang đo hiện tại
- Một đường tín hiệu gần như nằm ngang kèm theo nhiễu nền
Màn hình cũng sẽ hiển thị các giá trị thiết lập trước đó cho:
- Volts/div
- Seconds/div
Tạm thời chưa cần quan tâm đến các giá trị này.
Hãy đưa máy hiện sóng về cấu hình chuẩn bằng cách thực hiện các thiết lập sau:
- Bật Channel 1.
- Tắt Channel 2.
- Đặt Channel 1 ở chế độ DC Coupling.
- Chọn nguồn Trigger là Channel 1.
- Không sử dụng Trigger ngoài (External Trigger).
- Chọn Trigger kiểu Rising Edge.
- Chọn Trigger Mode là Auto.
- Đảm bảo hệ số suy giảm được cài đặt trên máy hiện sóng trùng với hệ số trên đầu dò (1X hoặc 10X).
Nếu chưa quen với các thao tác này, hãy tham khảo tài liệu hướng dẫn sử dụng của máy hiện sóng đang dùng.
KIỂM TRA ĐẦU DÒ

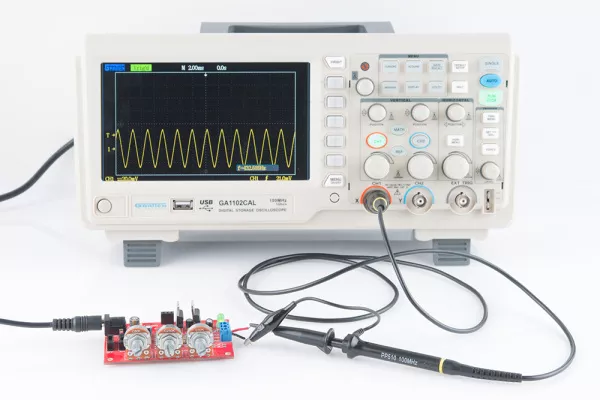

Sau khi hoàn tất thiết lập cơ bản, hãy kết nối đầu dò với tín hiệu chuẩn để kiểm tra hoạt động.
Hầu hết các máy hiện sóng đều được tích hợp một bộ tạo tín hiệu chuẩn (Calibration Signal hoặc Probe Compensation Output).
Trên máy GA1102CAL, đầu ra này nằm ở góc dưới bên phải mặt trước thiết bị và cung cấp tín hiệu sóng vuông 1 kHz.
Đầu ra chuẩn bao gồm:
- Một chân tín hiệu
- Một chân nối đất (Ground)
Kết nối:
- Kẹp Ground của đầu dò vào chân Ground.
- Đầu đo của đầu dò vào chân tín hiệu.
Ngay sau khi kết nối, dạng sóng sẽ xuất hiện trên màn hình.
Lúc này hãy thử điều chỉnh:
- Volts/div
- Seconds/div
- Position
để làm quen với việc di chuyển và thay đổi kích thước dạng sóng.
Khi xoay núm Scale:
- Theo chiều kim đồng hồ → phóng đại dạng sóng.
- Ngược chiều kim đồng hồ → thu nhỏ dạng sóng.
Núm Position giúp dịch chuyển dạng sóng đến vị trí mong muốn trên màn hình.
Điều chỉnh Trigger
Nếu dạng sóng vẫn chưa ổn định, hãy điều chỉnh mức Trigger.
Đảm bảo rằng:
Mức Trigger không được đặt cao hơn đỉnh lớn nhất của tín hiệu.
Mặc định, Edge Trigger thường là lựa chọn phù hợp đối với tín hiệu sóng vuông.
Hãy điều chỉnh các núm điều khiển cho đến khi màn hình hiển thị chính xác một chu kỳ tín hiệu.
Sau đó có thể thử:
- Phóng đại để quan sát chi tiết.
- Thu nhỏ để quan sát nhiều chu kỳ liên tiếp.
BÙ ĐẦU DÒ SUY GIẢM (PROBE COMPENSATION)
Nếu đầu dò đang được đặt ở chế độ 10X nhưng dạng sóng vuông hiển thị không có các cạnh thẳng như mong muốn, bạn cần thực hiện thao tác bù đầu dò (Compensation).
Hầu hết các đầu dò 10X đều được trang bị một tụ hiệu chỉnh nhỏ có thể điều chỉnh bằng tua vít.
Hãy dùng tua vít nhỏ xoay vít điều chỉnh này và quan sát sự thay đổi của dạng sóng trên màn hình.
Tiếp tục điều chỉnh cho đến khi thu được dạng sóng vuông có:
- Cạnh thẳng
- Đỉnh phẳng
- Không bị bo tròn hoặc nhô cao
Việc bù đầu dò chỉ cần thực hiện đối với các đầu dò suy giảm như 10X.
Tuy nhiên đây là bước rất quan trọng, đặc biệt khi không biết lần cuối đầu dò được hiệu chỉnh là khi nào.
MẸO KHI ĐO TÍN HIỆU, ĐIỀU CHỈNH TRIGGER VÀ THANG ĐO
Sau khi hoàn tất việc bù đầu dò, bạn đã sẵn sàng đo tín hiệu thực tế.
Kết nối Ground đúng cách
Yếu tố quan trọng đầu tiên khi đo tín hiệu là tìm được điểm nối đất đáng tin cậy.
Hãy kẹp dây Ground của đầu dò vào:
- Điểm Ground chung của mạch
- Hoặc một điểm tham chiếu điện áp đã biết
Trong một số trường hợp, có thể cần sử dụng dây nối trung gian để kết nối kẹp Ground với mạch.
Sau đó, đặt đầu đo vào điểm tín hiệu cần kiểm tra.
Nên sử dụng phụ kiện phù hợp như:
- Móc giữ
- Kẹp lò xo
- Đầu nhọn chuyên dụng
để tránh phải giữ đầu dò bằng tay liên tục trong quá trình đo.
CẢNH BÁO AN TOÀN
⚠️ Lưu ý quan trọng
Hãy đặc biệt cẩn thận khi kết nối dây Ground của đầu dò vào các mạch không được cách ly với nguồn điện lưới.
Ví dụ:
- Mạch nguồn AC-DC không cách ly
- Mạch điện công nghiệp
- Thiết bị sử dụng điện lưới trực tiếp
Khi đo những mạch này:
Hãy đảm bảo dây Ground của đầu dò được kết nối với điểm đang nối đất của hệ thống điện lưới.
Trong phần lớn trường hợp, đây là cực âm (Ground) của mạch.
Nếu kẹp Ground vào một điểm có chênh lệch điện áp đáng kể so với đất, bạn có thể tạo ra ngắn mạch trực tiếp, gây:
- Hỏng mạch điện
- Hỏng máy hiện sóng
- Nguy hiểm cho người sử dụng
Để tăng độ an toàn khi kiểm tra các mạch nối với điện lưới, nên sử dụng biến áp cách ly (Isolation Transformer).
Thiết lập thang đo phù hợp
Khi tín hiệu đã xuất hiện trên màn hình, hãy điều chỉnh Volts/div và Seconds/div đến gần giá trị mong muốn.
Ví dụ:
Nếu đang đo một sóng vuông:
- Biên độ 5 V
- Tần số 1 kHz
Bạn có thể bắt đầu với:
- 0,5 V/div đến 1 V/div
- 100 µs/div
Với màn hình 14 ô chia theo phương ngang, thiết lập này sẽ hiển thị khoảng một đến một rưỡi chu kỳ tín hiệu.
Nếu một phần dạng sóng vượt khỏi màn hình:
- Điều chỉnh Vertical Position để dịch chuyển lên hoặc xuống.
- Đối với tín hiệu DC, có thể đặt mức 0 V gần mép dưới màn hình để tận dụng tối đa vùng hiển thị.
Điều chỉnh Trigger
Sau khi thiết lập thang đo phù hợp, hãy điều chỉnh Trigger để ổn định dạng sóng.
Đối với đa số trường hợp:
Edge Trigger là lựa chọn đơn giản và hiệu quả nhất.
Hãy đặt Trigger Level tại một điểm mà tín hiệu chỉ đi qua một lần trong mỗi chu kỳ.
Tiếp tục điều chỉnh:
- Scale
- Position
- Trigger
cho đến khi hiển thị được chính xác phần tín hiệu cần quan sát.
ĐO LƯỜNG VÀ PHÂN TÍCH TÍN HIỆU
Sau khi tín hiệu đã được hiển thị ổn định, bước tiếp theo là thực hiện các phép đo.
Một số máy hiện sóng có nhiều công cụ đo lường hơn những máy khác, nhưng tất cả đều cho phép người dùng ít nhất xác định:
- Biên độ
- Chu kỳ
- Tần số
dựa trên các ô chia của màn hình.
Nhiều máy hiện sóng hiện đại còn hỗ trợ các chức năng đo tự động như:
- Frequency
- Amplitude
- Duty Cycle
- Mean Voltage
- Peak-to-Peak Voltage
- Rise Time
- Fall Time
và nhiều thông số khác.
CURSOR
Một công cụ đo lường rất hữu ích khác là Cursor.
Cursor là các vạch đánh dấu có thể di chuyển trên màn hình.
Người dùng có thể đặt Cursor trên:
- Trục thời gian
- Hoặc trục điện áp
Thông thường Cursor hoạt động theo cặp.
Nhờ đó có thể đo trực tiếp:
- Khoảng thời gian giữa hai điểm
- Chênh lệch điện áp giữa hai điểm
mà không cần tính toán thủ công.
KẾT THÚC PHÉP ĐO
Sau khi xác định được đại lượng cần đo, bạn có thể:
- Điều chỉnh mạch điện
- Quan sát sự thay đổi của tín hiệu
- Tiếp tục thực hiện các phép đo khác
Nhiều máy hiện sóng hiện đại còn hỗ trợ:
- Lưu dạng sóng
- In kết quả
- Xuất dữ liệu
- Ghi nhớ cấu hình đo
để phục vụ cho việc phân tích hoặc đối chiếu về sau.
Để khai thác tối đa khả năng của máy hiện sóng, hãy tham khảo tài liệu hướng dẫn sử dụng đi kèm với thiết bị.
Câu Hỏi Thường Gặp (FAQ)
1. Máy hiện sóng dùng để làm gì?
Máy hiện sóng được sử dụng để quan sát và phân tích tín hiệu điện theo thời gian. Thiết bị này giúp đo điện áp, tần số, chu kỳ, Duty Cycle, thời gian sườn lên (Rise Time), thời gian sườn xuống (Fall Time) và nhiều thông số khác của tín hiệu điện tử.
2. Người mới bắt đầu nên chọn máy hiện sóng loại nào?
Đối với người mới học điện tử hoặc kỹ thuật viên bảo trì, máy hiện sóng kỹ thuật số (Digital Oscilloscope) có băng thông từ 50 MHz đến 100 MHz và 2 kênh đo là lựa chọn phù hợp cho hầu hết các ứng dụng cơ bản.
3. Nên sử dụng đầu dò 1X hay 10X?
Đầu dò 10X thường được khuyến nghị sử dụng trong đa số trường hợp vì giúp giảm ảnh hưởng của đầu dò lên mạch đo, tăng độ chính xác khi đo tín hiệu tần số cao. Đầu dò 1X phù hợp khi đo các tín hiệu có điện áp rất thấp.
4. Trigger trên máy hiện sóng là gì?
Trigger là chức năng giúp ổn định dạng sóng trên màn hình bằng cách xác định thời điểm bắt đầu hiển thị tín hiệu. Trigger giúp người dùng quan sát và đo lường tín hiệu chính xác hơn, đặc biệt đối với các tín hiệu tuần hoàn.
5. Vì sao dạng sóng hiển thị bị trôi trên màn hình?
Dạng sóng bị trôi thường do thiết lập Trigger chưa phù hợp. Người dùng nên kiểm tra Trigger Source, Trigger Level và Trigger Mode để ổn định tín hiệu hiển thị.
6. Băng thông (Bandwidth) của máy hiện sóng có ý nghĩa gì?
Băng thông là dải tần số mà máy hiện sóng có thể đo chính xác. Để đảm bảo độ tin cậy của phép đo, nên chọn máy hiện sóng có băng thông cao hơn ít nhất 3 đến 5 lần tần số tín hiệu cần đo.
7. Làm thế nào để hiệu chỉnh đầu dò 10X?
Kết nối đầu dò với cổng tín hiệu chuẩn (Calibration Output) của máy hiện sóng, sau đó sử dụng tua vít điều chỉnh tụ bù trên đầu dò cho đến khi sóng vuông hiển thị có cạnh thẳng và đỉnh phẳng.
8. Máy hiện sóng có đo được tần số không?
Có. Hầu hết các máy hiện sóng hiện đại đều hỗ trợ đo tần số tự động. Ngoài ra, người dùng cũng có thể tính tần số bằng cách đo chu kỳ tín hiệu rồi áp dụng công thức f = 1/T.
9. Khi đo mạch điện lưới cần lưu ý điều gì?
Cần đặc biệt chú ý đến điểm nối đất (Ground) của đầu dò. Không được kẹp dây Ground vào các điểm có điện áp khác với đất vì có thể gây ngắn mạch, hư hỏng thiết bị hoặc mất an toàn. Khi cần thiết nên sử dụng biến áp cách ly.
10. Máy hiện sóng kỹ thuật số có ưu điểm gì so với máy hiện sóng Analog?
Máy hiện sóng kỹ thuật số cho phép lưu trữ dạng sóng, đo lường tự động, phân tích tín hiệu chi tiết và hỗ trợ nhiều tính năng nâng cao, giúp việc kiểm tra và khắc phục sự cố trở nên nhanh chóng và chính xác hơn.
Nguồn Tham Khảo
1. SparkFun Electronics – How to Use an Oscilloscope
https://learn.sparkfun.com/tutorials/how-to-use-an-oscilloscope/all
Hướng dẫn chi tiết dành cho người mới bắt đầu, giải thích từ nguyên lý hoạt động, các thông số cơ bản đến cách sử dụng máy hiện sóng trong thực tế.
2. Tektronix – The XYZs of Oscilloscopes Primer
https://www.tek.com/en/documents/primer/xyzs-oscilloscopes-primer
Tài liệu chuyên sâu từ Tektronix, một trong những nhà sản xuất máy hiện sóng hàng đầu thế giới, cung cấp kiến thức toàn diện về cấu tạo, chức năng và kỹ thuật đo lường bằng máy hiện sóng.
3. Keysight Technologies – Oscilloscope Training Resources
https://www.keysight.com/us/en/lib/resources/training-materials/oscilloscopes.html
Kho tài liệu đào tạo chính thức của Keysight Technologies, bao gồm hướng dẫn sử dụng, nguyên lý đo lường và các kỹ thuật phân tích tín hiệu bằng máy hiện sóng.
Nguồn tham khảo được tổng hợp từ SparkFun, Tektronix và Keysight Technologies – những đơn vị uy tín trong lĩnh vực thiết bị đo lường điện tử và đào tạo kỹ thuật, nhằm đảm bảo tính chính xác và cập nhật của các kiến thức về hướng dẫn sử dụng máy hiện sóng.
