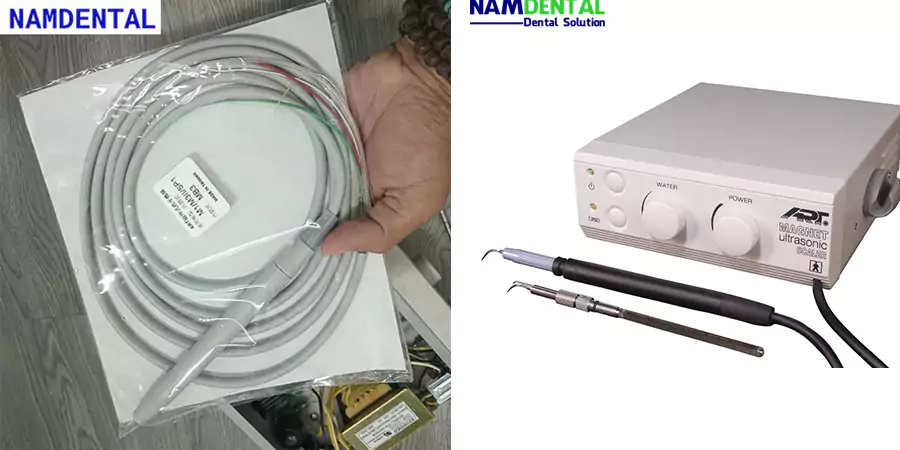

Sửa Máy Cạo Vôi ART
Nguyên lý hoạt động của máy cạo vôi răng ART (hay còn gọi là máy lấy cao răng bằng sóng siêu âm) dựa trên hiện tượng rung siêu âm cơ học kết hợp với nước làm mát, giúp làm bong mảng bám, cao răng mà không gây tổn thương mô mềm hoặc men răng.
Sửa Máy Cạo Vôi ART Lâm Đồng Đồng Nai Tp Hồ Chí Minh Đà Lạt Đức Trọng Di Linh Bảo Lộc: Sửa Máy Cạo Vôi ART, Sửa Máy Cạo Vôi ART Tp Hồ Chí Minh, Sửa Máy Cạo Vôi ART Lâm Đồng, Sửa Máy Cạo Vôi ART Đà Lạt, Sửa Máy Cạo Vôi ART Đức Trọng, Sửa Máy Cạo Vôi ART Bảo Lộc NamDental 0901 953 806
Cấu tạo cơ bản của máy ART
| Bộ phận | Chức năng |
|---|---|
| Nguồn điện – bo công suất | Chuyển đổi điện áp và cung cấp dòng lớn cho cuộn cảm |
| Mạch dao động tần số cao | Tạo tín hiệu siêu âm (25–35kHz) |
| Cuộn từ / cuộn dây / cảm ứng | Chuyển đổi điện thành dao động cơ học |
| Đầu cạo (tip) | Truyền dao động rung đến răng |
| Hệ thống cấp nước | Làm mát đầu cạo và rửa sạch mảng bám |
| Mạch điều khiển (nút chỉnh) | Điều chỉnh công suất và tần số rung |
Nguyên lý hoạt động
Bước 1: Cấp điện và khởi động
- Điện lưới (220V) được đưa qua bo nguồn
- Bộ chỉnh lưu + lọc → cung cấp điện một chiều
- Sò công suất (như 2N6052) + cuộn dây → tạo dao động điện áp cao
Bước 2: Tạo dao động siêu âm
- Mạch dao động điều khiển tần số khoảng 25kHz – 35kHz
- Sò công suất điều khiển dòng qua cuộn cảm/nam châm
- Dao động điện được biến đổi thành dao động cơ học
Bước 3: Dao động truyền đến đầu cạo
- Dao động cơ học làm đầu cạo rung siêu âm
- Biên độ rung rất nhỏ (5–30 micron), nhưng tần số cao
- Lực rung này đủ để:
- Tách cao răng ra khỏi men răng
- Phá vỡ mảng bám vi khuẩn
Bước 4: Nước phun làm mát và rửa
Nước được phun liên tục ở đầu cạo:
-
- Làm mát đầu kim (tránh nóng răng)
- Cuốn trôi mảng bám và vôi răng đã bong
- Tránh tạo bụi vôi trong miệng
- Start International News & Magazine Websites
- Installing Themes
- Purchase PenNews on Themeforest
Sửa Máy Cạo Vôi ART: Điện → Dao động siêu âm → Rung đầu cạo → Bong mảng bám → Nước rửa sạch
Một số điểm kỹ thuật quan trọng:
- Tần số siêu âm cao → không cảm nhận được bằng tai người
- Đầu tip chỉ rung theo chiều ngang hoặc dọc (tùy loại)
- Không xoay hay mài như máy khoan răng
- Không gây tổn thương mô mềm nếu dùng đúng
Lưu ý khi sửa hoặc thay sò:
- Đảm bảo tần số dao động ổn định (nếu máy yếu → kiểm tra tụ, cuộn cảm, sò)
- Kiểm tra nhiệt độ sò, tản nhiệt đầy đủ
- Nếu không có nước ra đầu tip → nguy hiểm (nóng đầu, bỏng men răng)

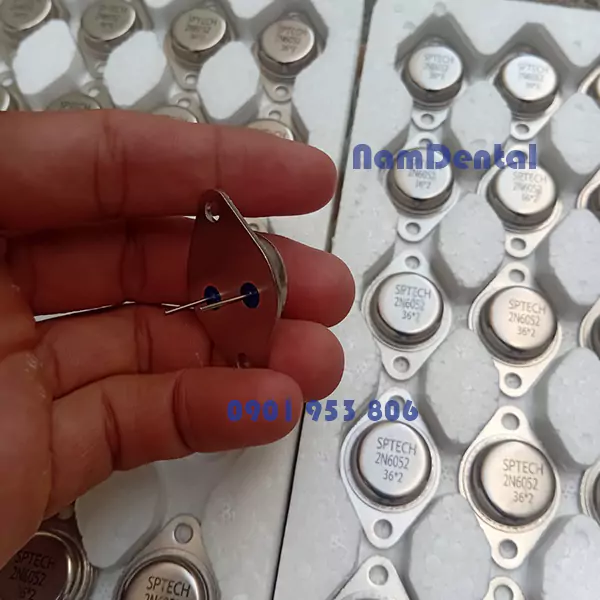

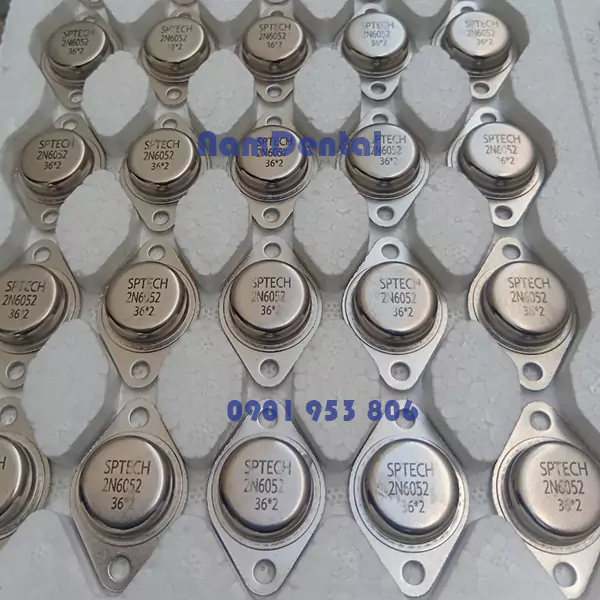

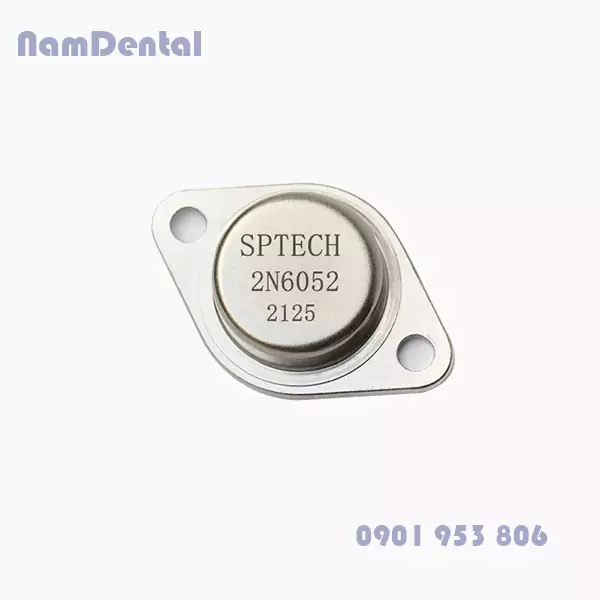

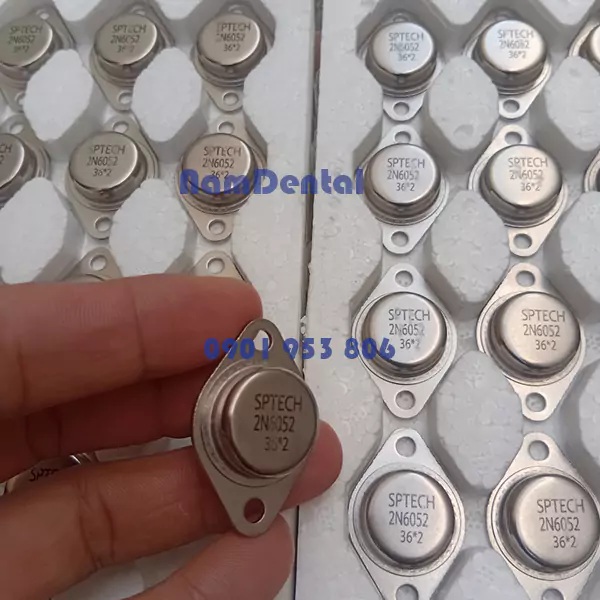

2N6052 Sò Tạo Rung Máy Cạo Vôi ART

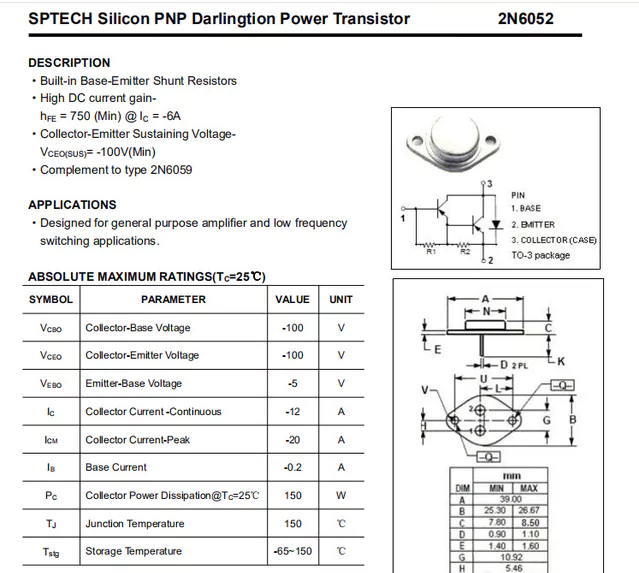

Giải thích sơ đồ :
Trong sơ đồ bên trong:
- Có một transistor PNP chuẩn
- Có hai điện trở R1, R2 mắc giữa B–E
QUAN TRỌNG NHẤT:
- Có một diode nối giữa Emitter và Collector (chân 2 sang chân 3)
- Điều này có nghĩa là:
- Sò 2N6052 SPTech là loại có tích hợp mạch bảo vệ bên trong:
- Điện trở giữa B và E ⇒ khiến đồng hồ đo ra áp nhỏ ở cả hai chiều
(dẫn đến hiện tượng bạn thấy: đo B–E hai chiều đều lên số) → Chính là vì 2 điện trở R1 và R2 nằm song song với mối nối BE ( thiết kế có trở song song)
- Diode giữa E–C ⇒ chống quá áp ngược (điển hình trong mạch relay, mô tơ, máy ART…)
| Que đo | Đọc áp (khoảng) | Nguyên nhân |
|---|---|---|
| Đỏ vào E, đen vào B | ~600mV | Dẫn điện đúng chiều |
| Đỏ vào B, đen vào E | ~400–500mV | Do dòng đi qua R1 và R2 |
Kết luận kỹ thuật:
| Vấn đề | Giải thích |
|---|---|
| Đo BE cả hai chiều đều dẫn | Bình thường do có trở R1, R2 song song |
| Có diode giữa E và C | Là diode bảo vệ nội chống xung điện, hoàn toàn hợp lý |
2N6052 SPTech là loại thiết kế bảo vệ, đo dẫn cả 2 chiều BE là do điện trở nội mạch. Là transistor PNP công suất (giống như 2N6052 chuẩn)
2 điện trở R1, R2 mắc giữa chân Base và Emitter
1 diode từ Emitter sang Collector (E→C) — dùng để chống quá áp khi tắt tải
Vỏ kim loại là Collector
Đây là thiết kế thông minh và hiện đại, thường được dùng trong các thiết bị công suất cao như:
- Máy hàn
- Máy rung/massage
- Máy ART (cạo vôi răng)
- Mạch điều khiển mô tơ
- Bộ kích nguồn xung
Lưu ý khi thay:
- Bôi keo tản nhiệt đều, siết ốc chắc (vì TO-3 truyền nhiệt qua vỏ)
- Nên kiểm tra nhiệt độ khi máy chạy liên tục (nếu >70°C thì nên cải thiện tản nhiệt)
- Dán keo tản nhiệt đúng kỹ thuật
- Việc dán keo tản nhiệt đúng kỹ thuật cho sò công suất TO-3 (như 2N6052) là rất quan trọng để đảm bảo:
- Tản nhiệt hiệu quả → không nóng quá → kéo dài tuổi thọ sò
- Tránh chết sò khi hoạt động lâu, tải nặng (như trong máy cạo vôi ART)
Sửa Máy Cạo Vôi ART Lâm Đồng Đồng Nai Tp Hồ Chí Minh
Dưới đây là tổng hợp kinh nghiệm thực tế khi sửa máy cạo vôi răng ART (máy siêu âm nha khoa), giúp bạn dễ dàng xác định lỗi và sửa chữa nhanh, chuẩn:
Cấu tạo cơ bản máy cạo vôi ART
- Nguồn vào AC → mạch nguồn xung hoặc tuyến tính
- Mạch dao động (thường dùng IC 555, IC TL494, LM324…)
- Mạch khuếch đại công suất (sử dụng sò công suất PNP/NPN: 2N6052, MJ2955, TIP2955…)
- Biến áp cao tần (transformer kích rung)
- Đầu phát siêu âm (tay cạo)
- Mạch điều khiển công suất (volume)
- Mạch điều khiển nước phun
Các lỗi thường gặp & kinh nghiệm xử lý khi Sửa Máy Cạo Vôi ART
| STT | Hiện tượng lỗi | Nguyên nhân thường gặp | Cách khắc phục |
|---|---|---|---|
| 1 | Mở máy không rung | – Sò công suất chết – Dao động không có |
– Đo/Thay sò – Kiểm tra dao động: IC 555, tụ, điện trở |
| 2 | Máy rung yếu | – Nguồn cấp yếu – Sò công suất yếu – Tụ dao động bị rỉ |
– Đo áp nguồn đầu ra – Thay tụ C dao động |
| 3 | Mở máy đứt cầu chì | – Sò công suất chập CE – Cầu diode nguồn bị chập |
– Tháo sò ra đo – Thay diode cầu |
| 4 | Rung rất mạnh, sau đó mất hẳn | – Tụ dao động khô – Không tản nhiệt tốt → cháy sò |
– Thay tụ – Dán lại keo tản nhiệt, siết ốc chắc |
| 5 | Lúc rung lúc không | – Jack tay cạo lỏng – Tiếp xúc sò không tốt |
– Hàn lại jack – Vệ sinh, siết lại sò |
| 6 | Có tiếng bíp, không hoạt động | – Mạch bảo vệ kích hoạt – Cảm biến nhiệt sai |
– Kiểm tra NTC, điện áp bảo vệ |
| 7 | Rung, phát nhiệt mạnh | – Gắn sai cực sò – Thiếu keo tản nhiệt |
– Kiểm tra chân B–C–E – Bôi keo đầy đủ |
Mẹo khi Sửa Máy Cạo Vôi ART
- Thay sò đúng chiều & đúng chân
-
- Sò TO-3 như 2N6052 có chân B–E & vỏ là C (khác với TO-220)
- Đặt đúng chiều, tránh gắn ngược → nổ tức thì
- Dùng keo tản nhiệt đúng cách
-
- Siết vít đều tay, đủ lực
- Không để tràn vào bo
- Thử dao động trước khi lắp sò
-
- Tháo sò ra, dùng loa, tai nghe áp vào biến áp xem có dao động (nghe tiếng tần số cao hoặc rung nhẹ)
- Đo dao động bằng oscilloscope (nếu có)
- Thử tải bằng bóng đèn
-
- Lắp tải bóng đèn xe máy 12V để kiểm tra sò không bị quá dòng
Công cụ nên có khi sửa máy cạo vôi ART
- Đồng hồ số (hoặc kim)
- Nguồn 12V–30V test nhanh mạch
- Keo tản nhiệt MX4 – Keo Tản Nhiệt Cho CPU, GPU, Thiết Bị Công Suất
- Tua vít siết sò TO-3
- Bóng đèn tải
Bóng đèn tải
Dùng bóng đèn tải là một mẹo cực kỳ hữu ích và an toàn khi sửa máy cạo vôi ART (hoặc bất kỳ thiết bị nguồn xung/công suất nào), giúp:
- Bảo vệ linh kiện mới thay (như sò 2N6052)
- Phát hiện nhanh lỗi chập hoặc dòng quá cao
- Giảm rủi ro cháy nổ khi vừa sửa xong
Nối bóng đèn nối tiếp vào đường cấp nguồn AC đầu vào
→ Khi mạch có sự cố (chập, sò chết…), bóng đèn sẽ sáng thay vì gây nổ linh kiện.
Cách lắp bóng đèn tải
- Dụng cụ:
-
- 1 bóng đèn sợi đốt (loại tròn, không LED):
- 100W, 150W hoặc 200W tùy công suất máy ART
- 1 đui đèn
- 2 dây nối điện
- Công tắc (nếu muốn)
- Sơ đồ đấu bóng đèn tải
- Sơ đồ:
Nguồn AC L —-> BÓNG ĐÈN —-> Thiết bị (máy ART)
(100W–200W)
Nguồn AC N ——————-> Thiết bị
Tức là bạn nối bóng đèn vào 1 dây “L”, dây còn lại (N) nối thẳng.
Hiện tượng khi dùng bóng đèn tải
| Hiện tượng bóng đèn | Ý nghĩa |
|---|---|
| Sáng chớp nhẹ rồi tắt | Mạch tốt, hoạt động bình thường |
| Sáng lờ mờ liên tục | Mạch tiêu thụ dòng thấp – có thể đang hoạt động ở chế độ nghỉ |
| Sáng rất sáng & không tắt | Mạch bị chập, ví dụ sò bị chập CE |
| Không sáng chút nào | Có thể mạch chưa tiêu thụ dòng (đúng nếu chưa bật) |
| Đèn sáng & mạch bốc khói | Có sự cố nặng – ngắt ngay |
Mẹo dùng thực tế khi sửa máy ART
-
Sau khi thay sò công suất, luôn gắn bóng tải nối tiếp trước khi cấp nguồn
-
Nếu bóng sáng mạnh → rút nguồn, kiểm tra lại mạch
-
Nếu sáng chớp rồi tắt → cấp nguồn bình thường
Lợi ích lớn nhất
| Không dùng bóng đèn tải | Dùng bóng đèn tải |
|---|---|
| Có thể cháy linh kiện ngay | Giúp ngắt dòng, không cháy sò |
| Nguy hiểm, dễ chạm nổ | Quan sát được lỗi an toàn |
| Khó biết mạch có chập không | Dễ phân biệt tình trạng mạch |
Sửa Máy Cạo Vôi ART : Dùng bóng đèn sợi đốt 100–200W nối tiếp nguồn AC
Nếu bóng sáng chớp rồi tắt → mạch OK
Nếu sáng hoài → có chập (thường do sò hoặc tụ đầu ra)
Scope để kiểm tra dao động
- Việc dùng oscilloscope (scope) để kiểm tra dao động khi sửa máy cạo vôi răng ART là cách chuyên nghiệp và chính xác nhất để:
- Kiểm tra mạch dao động có hoạt động không
- Đánh giá tần số dao động có đúng (thường ~24–50kHz)
- Kiểm tra sò công suất có được kích đúng không
- Tránh gắn nhầm sò vào mạch không có dao động, gây nổ sò
Dùng scope kiểm tra dao động máy ART
Kiểm tra ở đâu?
| Vị trí đo | Giải thích |
|---|---|
| Chân Base của sò | Có tín hiệu dao động hay không |
| Đầu ra IC dao động (IC 555 / TL494) | Kiểm tra mạch phát xung có làm việc |
| Biến áp cao tần | Có rung sóng đầu ra hay không |
A. Đo tại chân Base của sò công suất (ví dụ 2N6052)
| Đặt que đo | Kết quả |
|---|---|
| GND (mass) vào mạch | Que âm (COM) |
| Probe vào chân Base | Que tín hiệu (1X/10X) |
-
Sóng vuông hoặc xung có tần số ~24–50kHz
-
Biên độ thường 1.5–5V tùy thiết kế
Nếu chỉ là đường thẳng → mạch dao động chưa chạy, đừng gắn sò vào
B. Đo tại chân OUT của IC dao động
-
Ví dụ IC 555: đo chân 3
-
TL494: đo chân 9 hoặc 10
-
LM324: đo ra op-amp khuếch xung
Nếu IC hoạt động đúng → thấy sóng vuông dao động
C. Đo tại đầu vào biến áp cao tần
-
Có thể đo hai đầu cuộn sơ cấp
-
Sóng thường là vuông hoặc méo, biên độ cao
Nếu mạch khỏe → tín hiệu mạnh, đều
III. Tần số và dạng sóng tham khảo
| Máy ART thường dùng | Dạng sóng | Tần số |
|---|---|---|
| Dao động siêu âm | Vuông / xung | 24–50kHz |
| Mạch đơn giản dùng IC 555 | Vuông | ~25kHz |
| Mạch phức tạp dùng TL494 | PWM | 30–60kHz |
-
Dùng chế độ AC coupling nếu sóng quá lớn
-
Ban đầu chọn vol/div lớn (5V/div) để tránh quá tải
-
Probe chọn 10X để an toàn, giảm nhiễu
V. Khi nào không nên gắn sò?
| Kết quả đo | Ý nghĩa | Hành động |
|---|---|---|
| Không có sóng | Mạch chưa chạy | Không gắn sò |
| Sóng méo, yếu | Nguồn hoặc dao động lỗi | Kiểm tra lại tụ, điện trở |
| Có sóng rõ ràng, đúng tần số | OK | Gắn sò, thử máy (qua bóng tải) |
Dùng oscilloscope kiểm tra trước khi gắn sò giúp tránh nổ linh kiện, xác định chính xác lỗi mạch dao động.
V. Những điều cần tránh
| Không nên làm | Vì sao? |
|---|---|
| Gắn sò TO-3 không bôi keo | Sò chết rất nhanh do quá nhiệt |
| Gắn sai chân B–E | Cháy tức thì |
| Thay sò công suất không kiểm tra dao động trước | Gây chết sò mới |
| Dùng sò giả, vỏ mỏng, nội trở cao | Rung yếu, nhanh hỏng |
| Dùng keo tản nhiệt silicone loại bôi… quạt PC | Không đủ tản nhiệt cho công suất lớn |
Cách Sửa Máy Cạo Vôi Art
Dưới đây là hướng dẫn cách sửa máy cạo vôi ART từng bước chi tiết, áp dụng thực tế cho dòng máy sử dụng sò công suất như 2N6052, MJ2955, TIP2955, v.v.
CÁC BƯỚC SỬA CHỮA CHI TIẾT
Quan sát ban đầu
| Kiểm tra | Gợi ý |
|---|---|
| Dây nguồn, công tắc | Có bị đứt, tiếp xúc kém? |
| Có đèn báo nguồn không? | Nếu không sáng → kiểm tra nguồn vào |
| Có tiếng rung không? | Không có → kiểm tra mạch dao động, sò công suất |
Kiểm tra sơ cấp (nguồn vào)
-
Kiểm tra cầu chì
-
Đo điện áp đầu ra sau cầu diode (thường 24–36VDC)
-
Kiểm tra tụ lọc nguồn (thường 470–2200µF/50V)
-
Dùng bóng đèn tải để bảo vệ khi cấp nguồn lần đầu sau sửa
Kiểm tra mạch dao động
-
IC 555: đo chân 3 có xung không?
-
TL494: đo chân 8, 9, 10
-
Op-amp LM324: đo chân out khuếch đại
-
Nếu không có xung → lỗi IC, trở, tụ dao động
Tần số chuẩn: khoảng 24kHz–50kHz
Có thể dùng oscilloscope để xem sóng vuông dao động
Kiểm tra mạch công suất (sò)
-
Loại sò thường: 2N6052 (PNP, TO-3), MJ2955, TIP2955…
-
Đo chân B–E, B–C → xác định hư chưa
-
Nếu chập C–E hoặc không dẫn đúng chiều → hỏng
Thay sò cần:
-
Bôi keo tản nhiệt
-
Gắn đúng chân B–E (vỏ TO-3 là Collector)
-
Dùng bóng đèn tải khi test lại
Kiểm tra biến áp cao tần
-
Nếu sò, dao động ok nhưng không rung → có thể cuộn dây sơ cấp biến áp bị đứt
-
Dùng đồng hồ đo trở → nếu hở hoàn toàn = đứt cuộn
Kiểm tra tay cạo
-
Có thể gắn ngược hoặc không tiếp xúc
-
Dùng tay cảm nhận rung
-
Kiểm tra socket đầu tay cạo (lỏng tiếp điểm)
Kiểm tra mạch nước (nếu có)
-
Kiểm tra bơm mini, ống dẫn nước, cảm biến
-
Có thể test riêng bằng cấp nguồn trực tiếp 12V vào bơm
LƯU TRÌNH SỬA CHUẨN
| Bước | Thao tác |
|---|---|
| 1 | Mở máy, quan sát đèn, tiếng |
| 2 | Kiểm tra nguồn vào AC → DC |
| 3 | Kiểm tra tụ lọc, cầu diode |
| 4 | Đo dao động ở IC và chân Base sò |
| 5 | Nếu có dao động → test sò, thay nếu cần |
| 6 | Nếu không có dao động → sửa mạch dao động |
| 7 | Kiểm tra biến áp, tay cạo |
| 8 | Dán sò, gắn lại, chạy thử qua bóng đèn tải |
MẸO & LƯU Ý
| Mẹo | Ghi chú |
|---|---|
| Luôn test dao động trước khi gắn sò | Tránh nổ sò mới |
| Gắn đúng chân B–E, TO-3 | Nếu nhầm → chết ngay |
| Dán keo tản nhiệt kỹ | Không dán = nóng chết nhanh |
| Dùng bóng đèn tải | Bảo vệ linh kiện khi chạy thử |
| Kiểm tra tụ nguồn & tụ dao động | Thường hỏng âm thầm |
FAQ – Sửa Máy Cạo Vôi Răng ART
- Máy cạo vôi răng ART không rung, nguyên nhân do đâu?
Nguyên nhân thường do sò công suất hỏng hoặc mạch dao động không hoạt động. Cần kiểm tra IC dao động (555, TL494…), tụ và sò công suất.
- Máy cạo vôi rung yếu, xử lý thế nào?
Máy rung yếu có thể do nguồn cấp yếu, tụ dao động bị rò hoặc sò công suất suy hao. Giải pháp là đo áp nguồn, thay tụ và kiểm tra sò.
- Vì sao cần dùng bóng đèn tải khi sửa máy ART?
Bóng đèn tải giúp bảo vệ linh kiện công suất khi chạy thử. Nếu mạch chập, bóng sáng liên tục thay vì gây nổ sò mới thay.
- Khi nào cần bôi keo tản nhiệt cho sò công suất?
Luôn bôi keo tản nhiệt khi thay sò TO-3 (như 2N6052) để đảm bảo truyền nhiệt tốt, tránh nóng quá mức làm chết sò.
- Máy phát tiếng bíp nhưng không hoạt động, xử lý thế nào?
Đây thường là lỗi mạch bảo vệ hoặc cảm biến nhiệt. Cần kiểm tra điện áp mạch bảo vệ, thay thế cảm biến nếu cần.
- Có cần tham khảo bác sĩ nha khoa khi sử dụng máy ART không?
Có. Máy cạo vôi ART là thiết bị nha khoa chuyên dụng. Khi ứng dụng trong điều trị, người dùng cần tham khảo và tuân thủ hướng dẫn của bác sĩ nha khoa để đảm bảo an toàn cho bệnh nhân.
📚 Tài liệu tham khảo
-
ART-P3II Piezoelectric Ultrasonic Scaler – Instruction Manual – Sửa Máy Cạo Vôi ART
🔗 https://kruuse.com/Files/Files/Pdf/DK/271391%20ART%20P3II%20Dental%20Scaler.pdf -
Woodpecker UDS-N1 / N2 Ultrasonic Scaler – Service Manual – Sửa Máy Cạo Vôi ART
🔗 https://www.frankshospitalworkshop.com/equipment/documents/dental_units/service_manuals/Woodpecker%20UDS-N1%2C%20N2%20Ultrasonic%20Scaler%20-%20Service%20manual.pdf -
RF-USC-M010 W-Series Ultrasonic Dental Scaler – Instruction Manual – Sửa Máy Cạo Vôi ART
🔗 https://www.refine-med.com/files/document/download/20231016/RF-USC-M010-W-Series-Ultrasonic-Dental-Scaler-Instruction-Manual.pdf -
Dentsply Cavitron 3000 Dental Ultrasonic Unit – Service Manual – Sửa Máy Cạo Vôi ART
🔗 https://www.frankshospitalworkshop.com/equipment/documents/dental_units/service_manuals/Dentsply%20Cavitron%203000%20Dental%20Ultrasonic%20Unit%20-%20Service%20manual.pdf -
Troubleshooting Guide for Dental Scaler Problems – Lingchen Dental – Sửa Máy Cạo Vôi ART
🔗 https://www.lingchendental.com/news/troubleshooting-guide-for-dental-scaler-problems/ -
Common Problems of Ultrasonic Scaler – Run Dental – Sửa Máy Cạo Vôi ART
🔗 https://www.run-dental.com/common-problem-of-ultrasonic-scaler-1-2 -
U600 Ultrasonic Scaler – Instruction Manual – Sửa Máy Cạo Vôi ART
🔗 https://d3tfk74ciyjzum.cloudfront.net/proclinic-pt/annexes/98816_ifu_en_v2.pdf -
iM3 P6 LED Piezo Ultrasonic Scaler – User Manual – Sửa Máy Cạo Vôi ART
🔗 https://jfa.no/wp-content/uploads/2023/01/Brukermanual_P6-P6_LED_Ultrasonics_Scaler_EN.pdf
